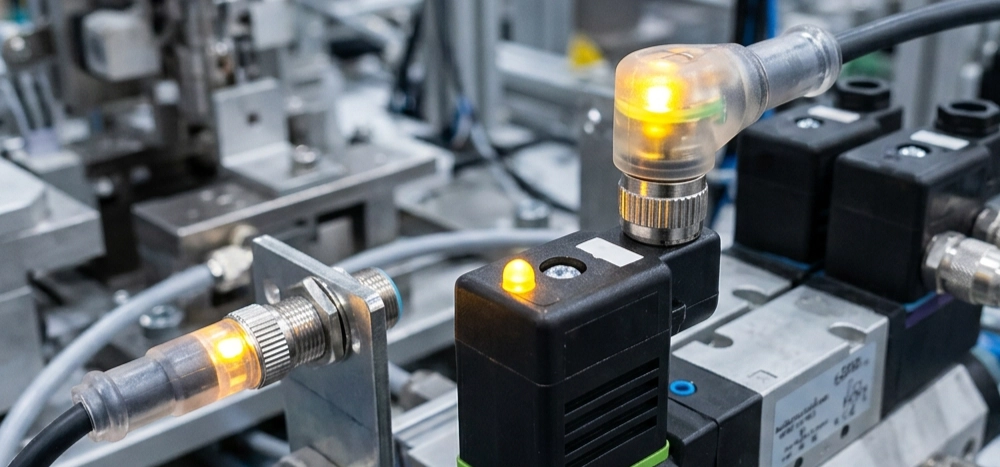

Conectores M12

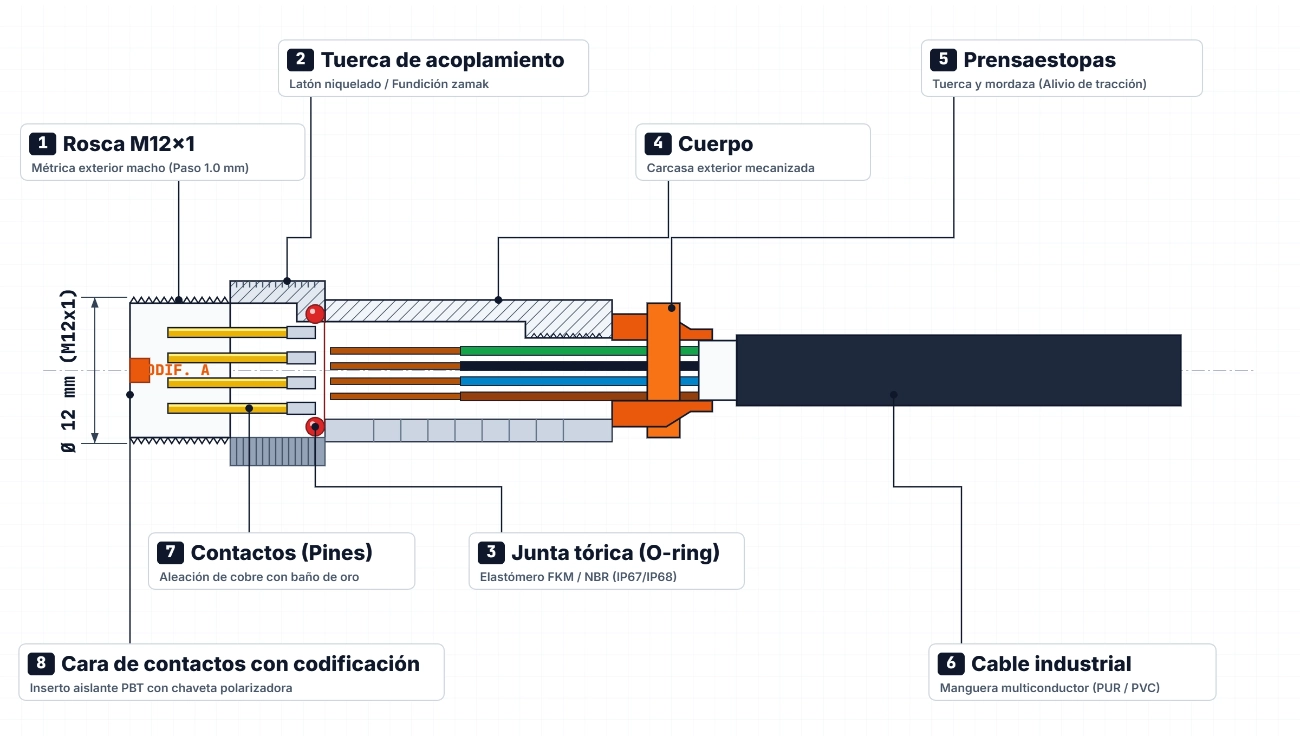

Los conectores M12 forman parte de la familia de conectores métricos circulares, clasificados según el diámetro de su rosca externa, medido en milímetros: el M12 tiene una rosca de acoplamiento M12x1, es decir, 12 mm de diámetro y 1 mm de paso.

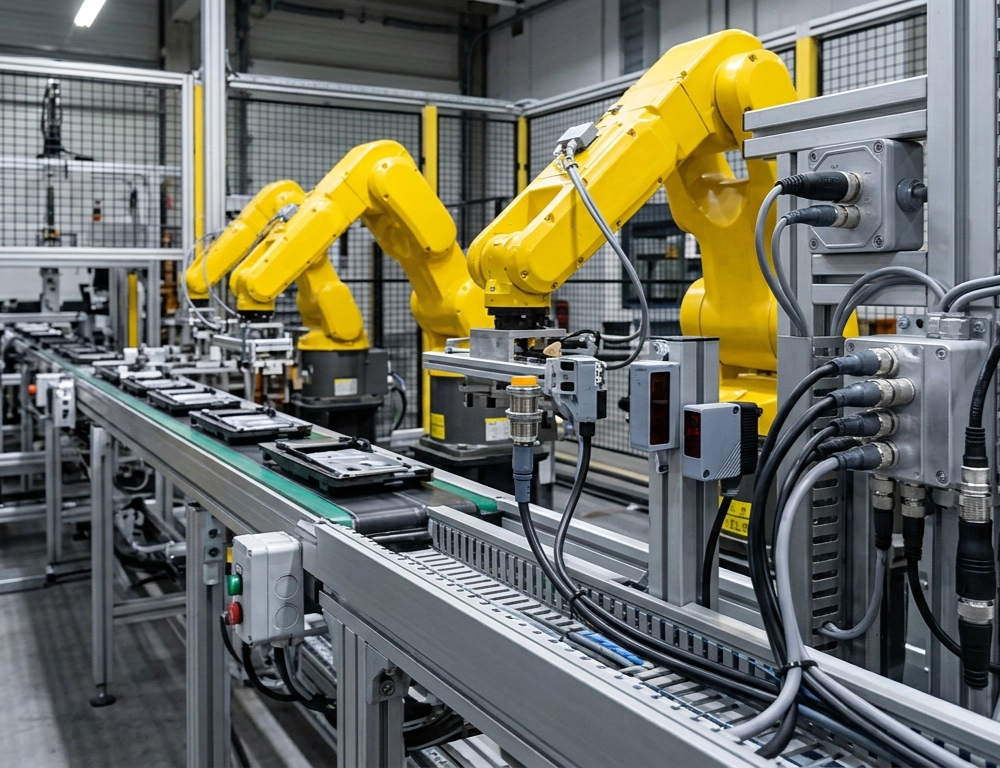

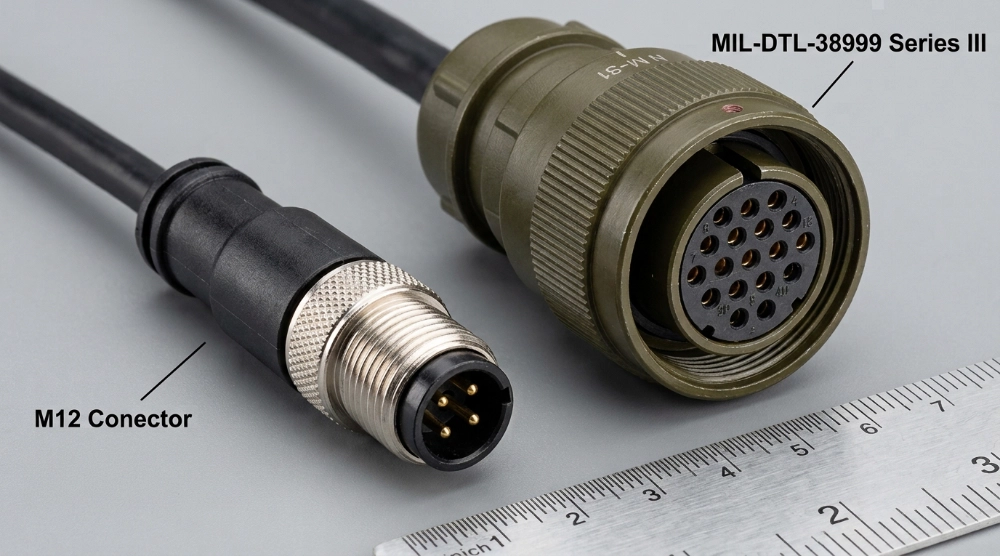

Entre los conectores métricos, el M12 destaca por su equilibrio entre tamaño, robustez y versatilidad. Está normalizado según el estándar IEC 61076-2-101 y es ampliamente utilizado en maquinaria industrial, sensores, sistemas de automatización, Ethernet industrial y alimentación. Esta normalización facilita la compatibilidad entre fabricantes y sistemas.

Un conector M12 se define por muchas características, y dos conectores con el mismo tamaño pueden no ser compatibles entre sí. Estas son las que hay que tener en cuenta:

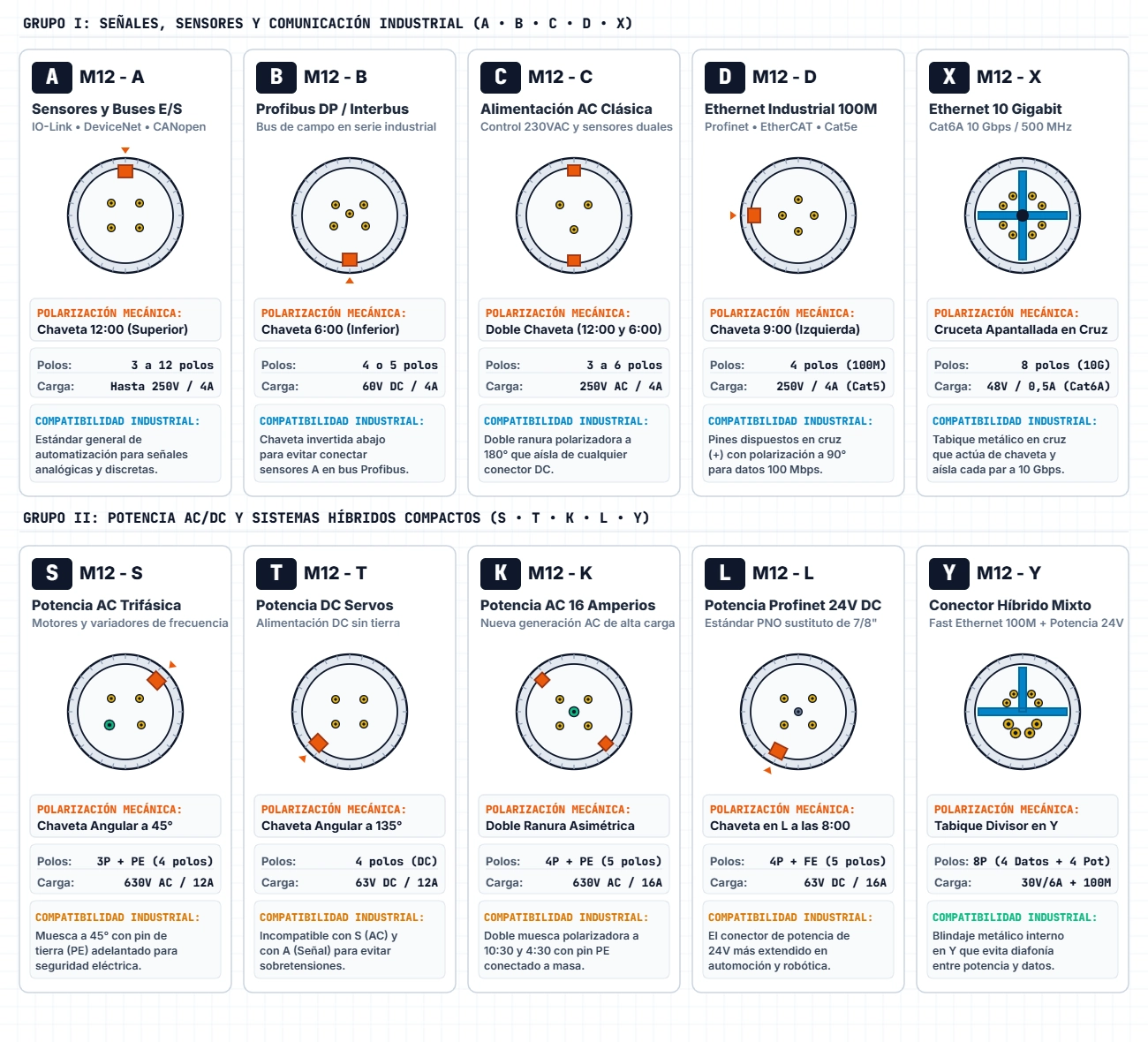

Estas son las codificaciones más comunes.

Cómo se distingue cada codificación: mirando la cara del conector. La posición de la chaveta —la muesca o el saliente que impide girarlo— y la disposición de los contactos son distintas en cada una.

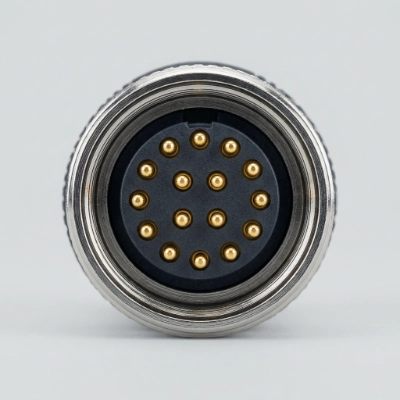

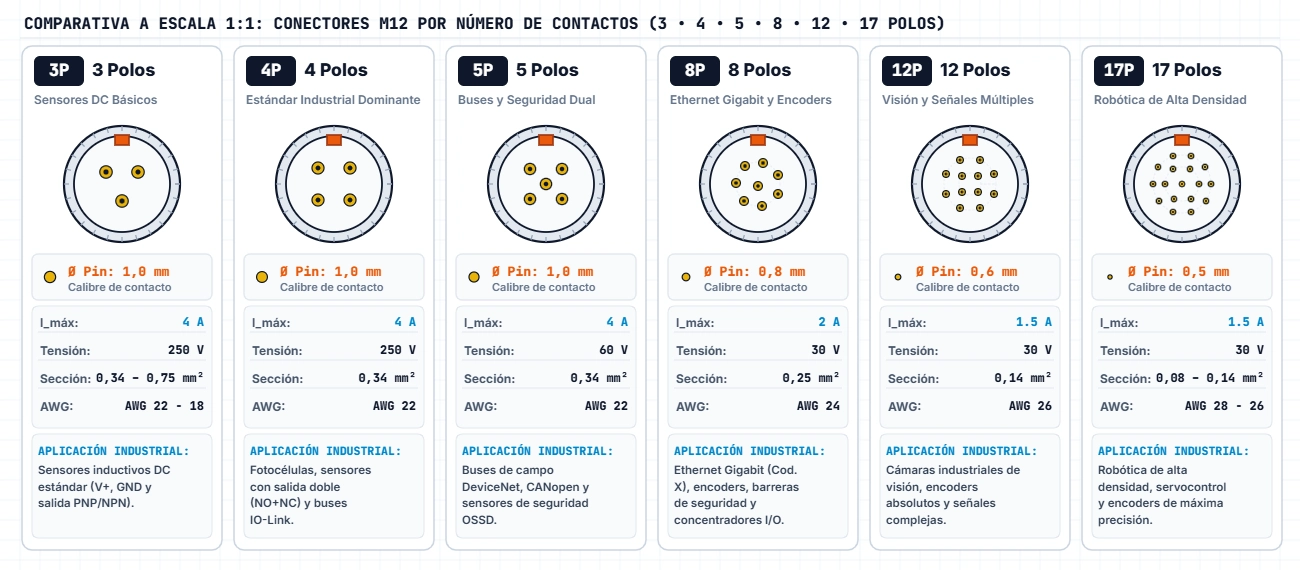

Un M12 puede tener desde 2 contactos más tierra (2+PE) hasta 17. El número depende de la codificación y determina cuánta corriente admite cada contacto: cuantos más contactos caben en los 12 mm, más finos son y menos corriente soportan.

¹ Los valores de corriente varían bastante entre fabricantes y dependen de la temperatura.

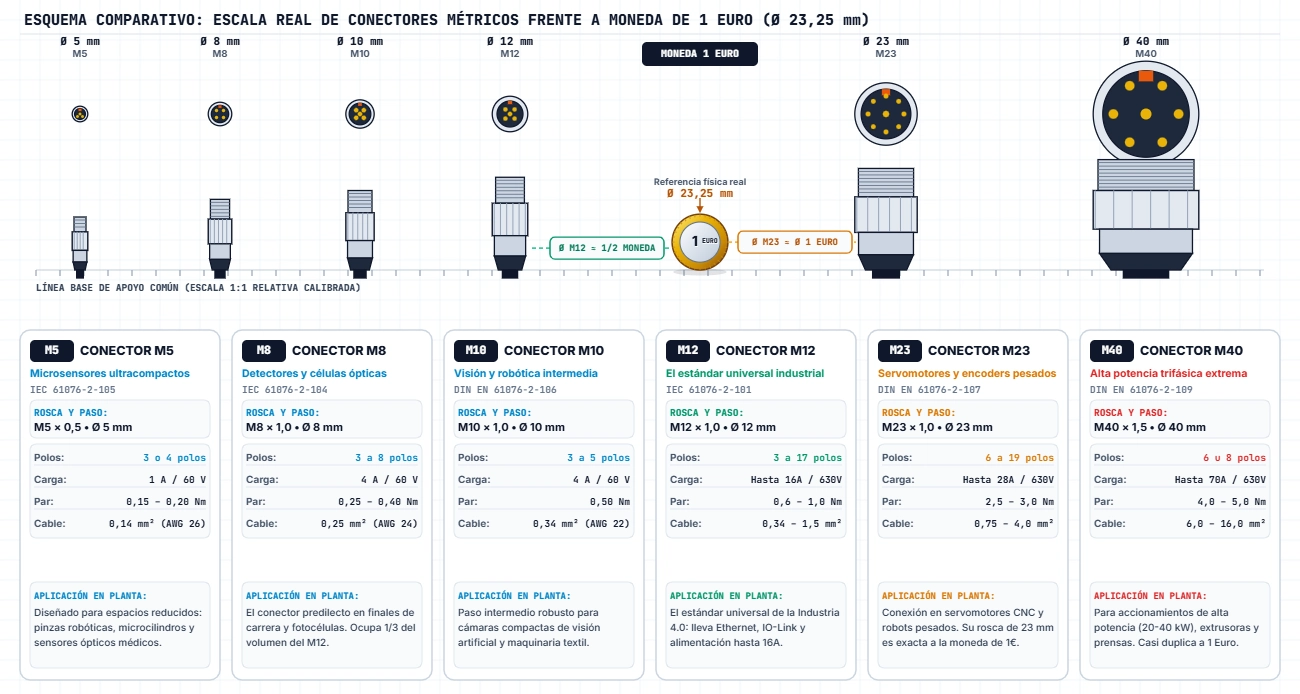

Cuando la corriente no llega, hay dos caminos: pasar a una codificación de potencia (S, T, K o L), que usa contactos más gruesos, o subir de tamaño a un M23. Lo repasamos en la sección de la familia métrica.

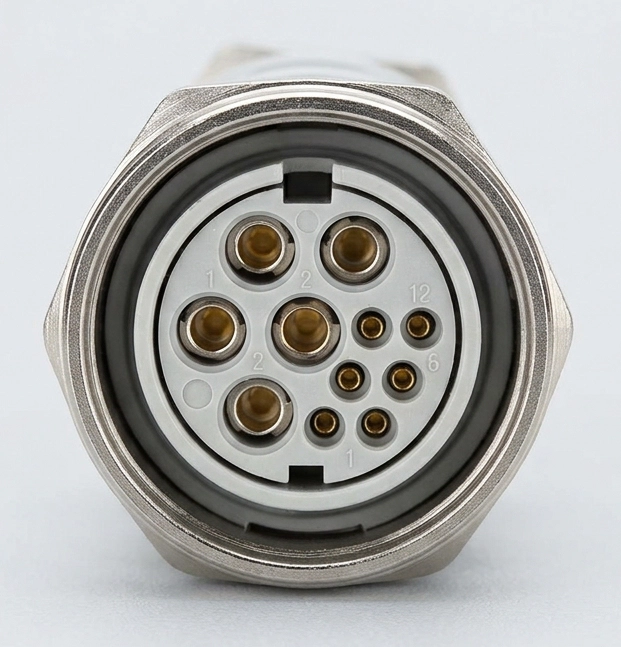

Si la aplicación necesita llevar alimentación y señal juntas sin aumentar el tamaño, hay una tercera opción: los conectores híbridos. El B12 de Amphenol CONEC combina contactos de señal y de potencia en un diámetro similar, y permite transmitir potencia con cables de 0,5 mm². Así se evita tender dos líneas separadas, una de alimentación y otra de señal, hasta el mismo equipo.

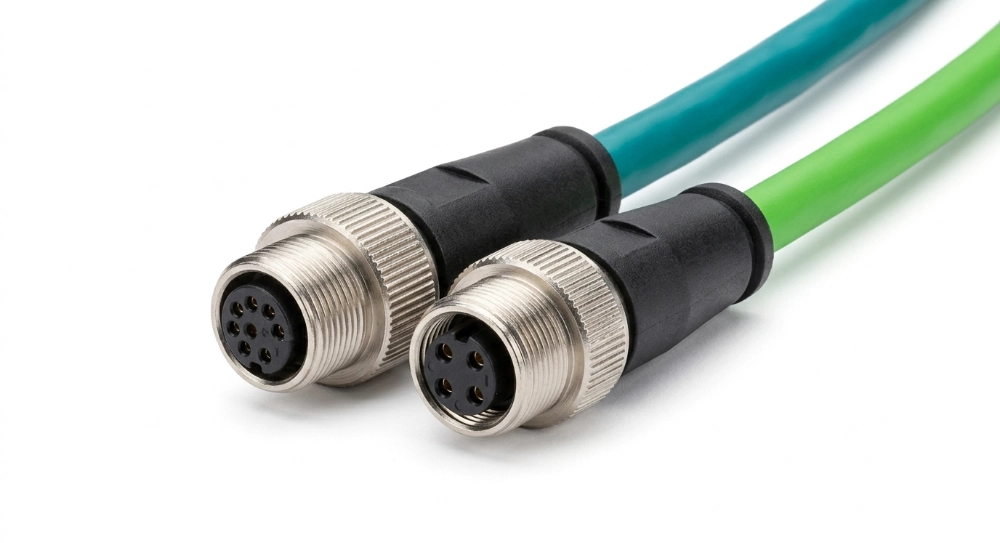

Para transmitir datos, la codificación marca la velocidad máxima:

La elección entre D y X depende del ancho de banda: D es suficiente para la mayoría de redes de control y X hace falta para cámaras de visión artificial, grandes volúmenes de datos o redes troncales. Ambas admiten alimentación por Ethernet (PoE).

El Single Pair Ethernet (SPE) transmite Ethernet por un solo par de hilos en lugar de los cuatro habituales: menos cable, menos peso y menos tiempo de montaje para llegar hasta el sensor. Alcanza hasta 1.000 m de distancia y hasta 10 Gbit/s, y permite alimentar el dispositivo por el mismo par mediante PoDL, con hasta 50 W.

La norma IEC 63171 define varias caras de contacto. La que interesa aquí es la IEC 63171-5, porque usa carcasa M12 y los mismos sistemas de cierre que el resto de la gama: rosca o push-pull, este según IEC 61076-2-012. Sus conectores son además interoperables con los de la IEC 63171-2.

Series: Yamaichi Y-SPE, en versión fija y de cable, con protección IP6X. Yamaichi cubre también las caras de contacto 63171-2, -6 y -7.

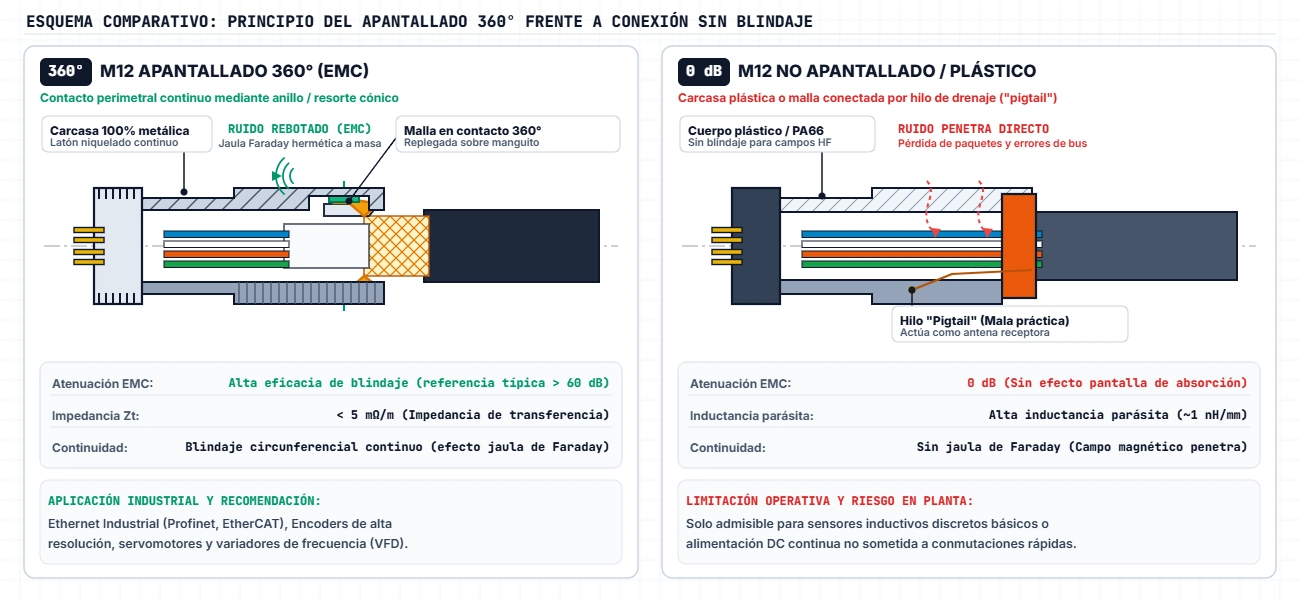

En entornos con ruido electromagnético —cerca de motores, variadores de frecuencia o soldadoras— la señal puede verse afectada. Si necesitas protección EMI, es importante elegir un conector con carcasa metálica y apantallado. En un M12 apantallado, la malla del cable se conecta a la carcasa metálica a lo largo de toda la circunferencia (apantallado 360°), de modo que la protección no se interrumpe en el conector.

Las codificaciones D y X se usan casi siempre apantalladas. En sensores y actuadores con codificación A, el apantallado es opcional y depende del entorno.

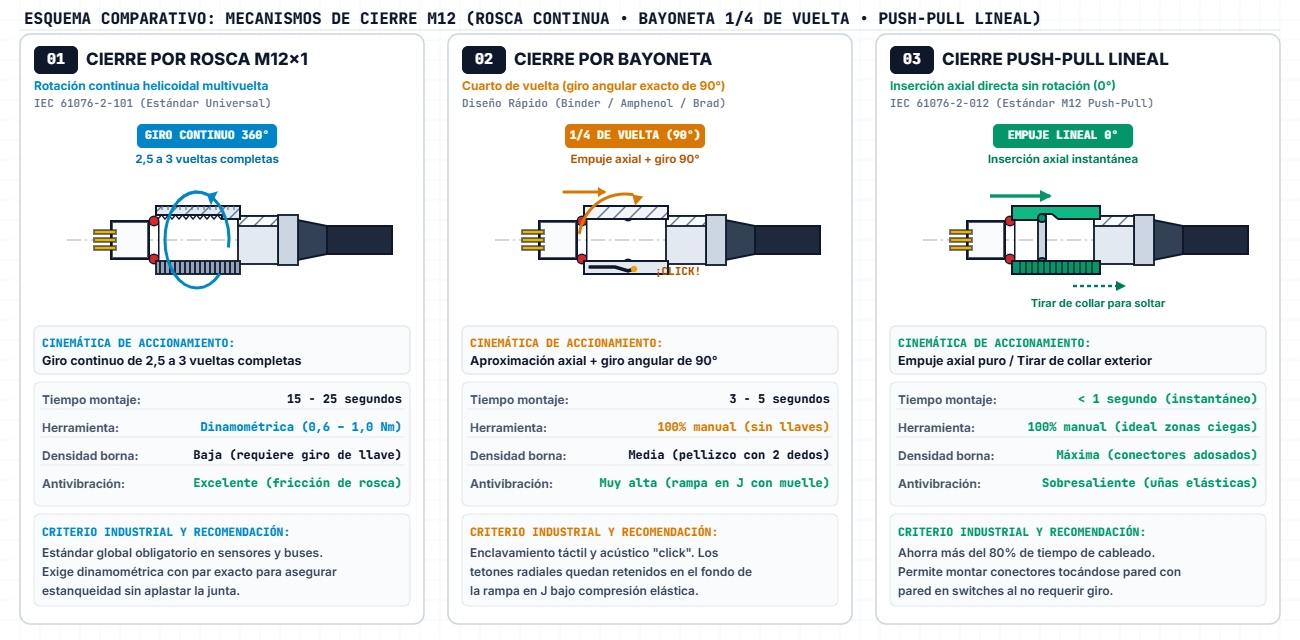

Los conectores M12 pueden incorporar distintos mecanismos de cierre. La elección del sistema adecuado dependerá del entorno, la facilidad de mantenimiento deseada y la seguridad de conexión necesaria.

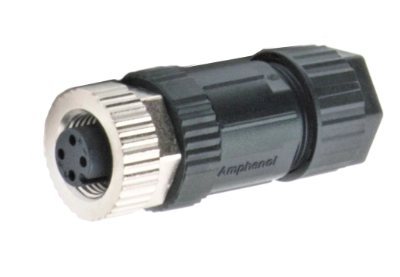

El cierre por rosca es el que define la norma y el que ofrecen prácticamente todas las series. Hay que respetar el par de apriete que indica el fabricante: un apriete insuficiente compromete la estanqueidad, y uno excesivo puede dañar la junta.

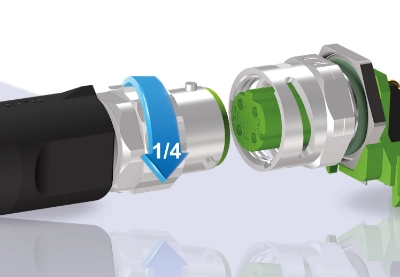

El mecanismo son dos tetones en la base y dos ranuras en forma de L en la tuerca del conector aéreo. Al empujar y girar un cuarto de vuelta, los tetones recorren la ranura y quedan retenidos en su tramo final, que hace de tope. Un muelle interno mantiene la tensión, y es lo que impide que el giro se afloje con la vibración.

Frente a la rosca, la diferencia práctica es doble: se conecta en un gesto en lugar de varias vueltas, lo que se nota cuando hay que cablear decenas de sensores, y el apriete no depende de quién lo monte. En la rosca, un apriete flojo compromete la estanqueidad y uno excesivo daña la junta; en la bayoneta, el final de recorrido siempre es el mismo y se percibe con un clic.

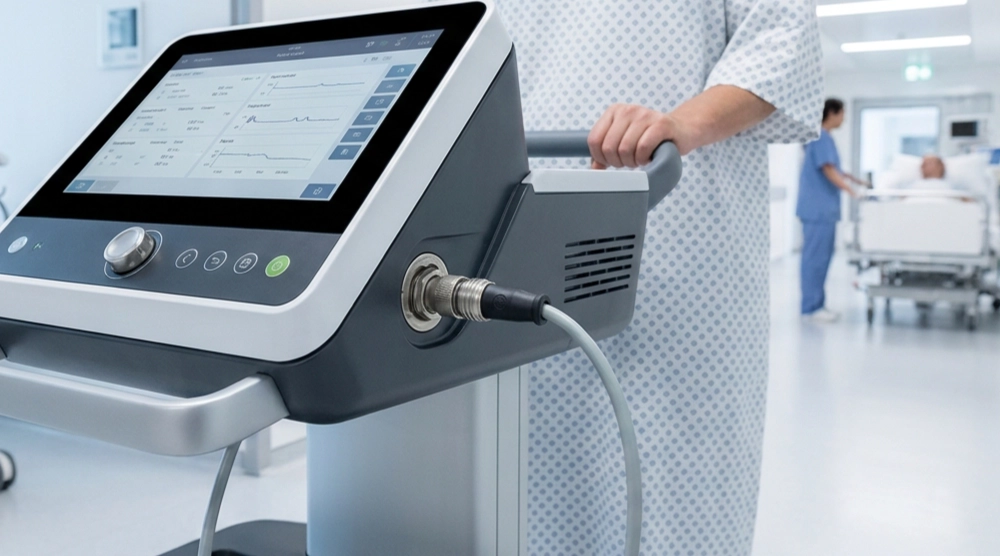

El push-pull es una de las subfamilias con más recorrido en M12, con series de varios fabricantes:

• Amphenol LTW MPronto, en codificaciones A, B, D y X
• Yamaichi M12 push-pull

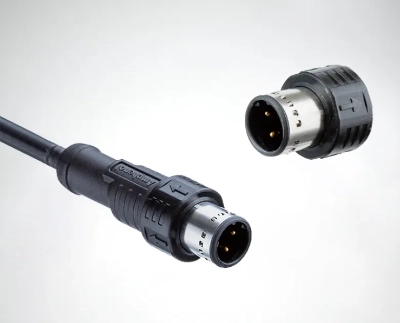

Algunos fabricantes han desarrollado variantes híbridas, como conectores M12 push-pull con bloqueo interno compatibles con conectores roscados M12x1, lo que permite mayor flexibilidad en el diseño del sistema. Por ejemplo, Amphenol LTW ofrece el M12-MPronto.

Más información: conectores M12 push-pull

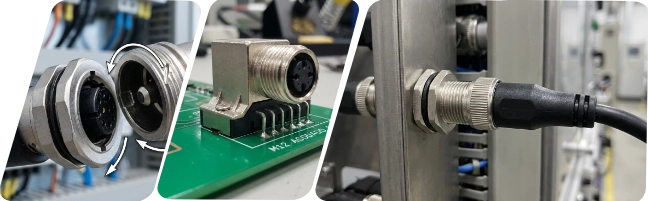

Según dónde vaya el conector, existen diferentes formas de conectores (recto o acodado) y opciones de fijación:

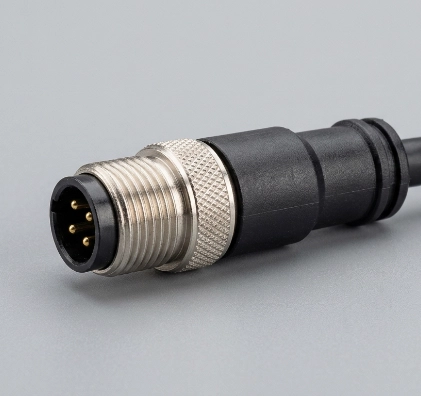

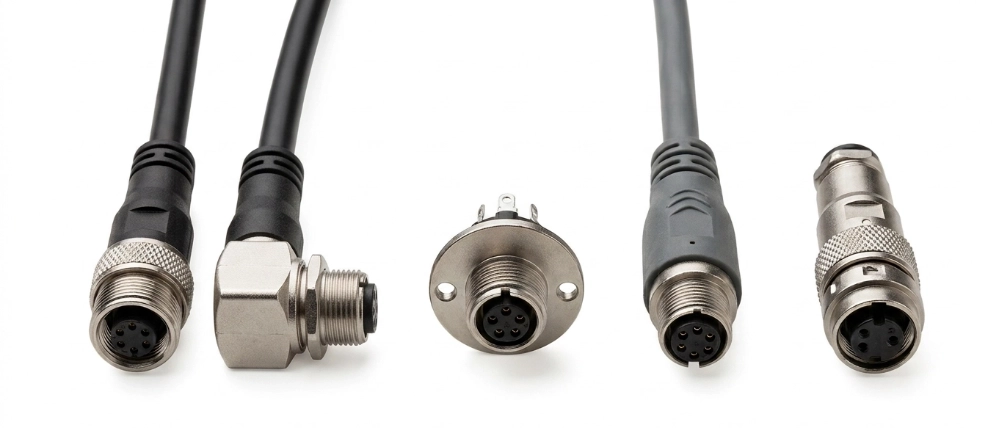

Va en el extremo de un cable, sin fijación a ningún equipo. Es la mitad «móvil» de la conexión, y se ofrece recto o acodado a 90°. El acodado reduce el espacio que ocupa el conector delante del equipo y evita que el cable trabaje doblado.

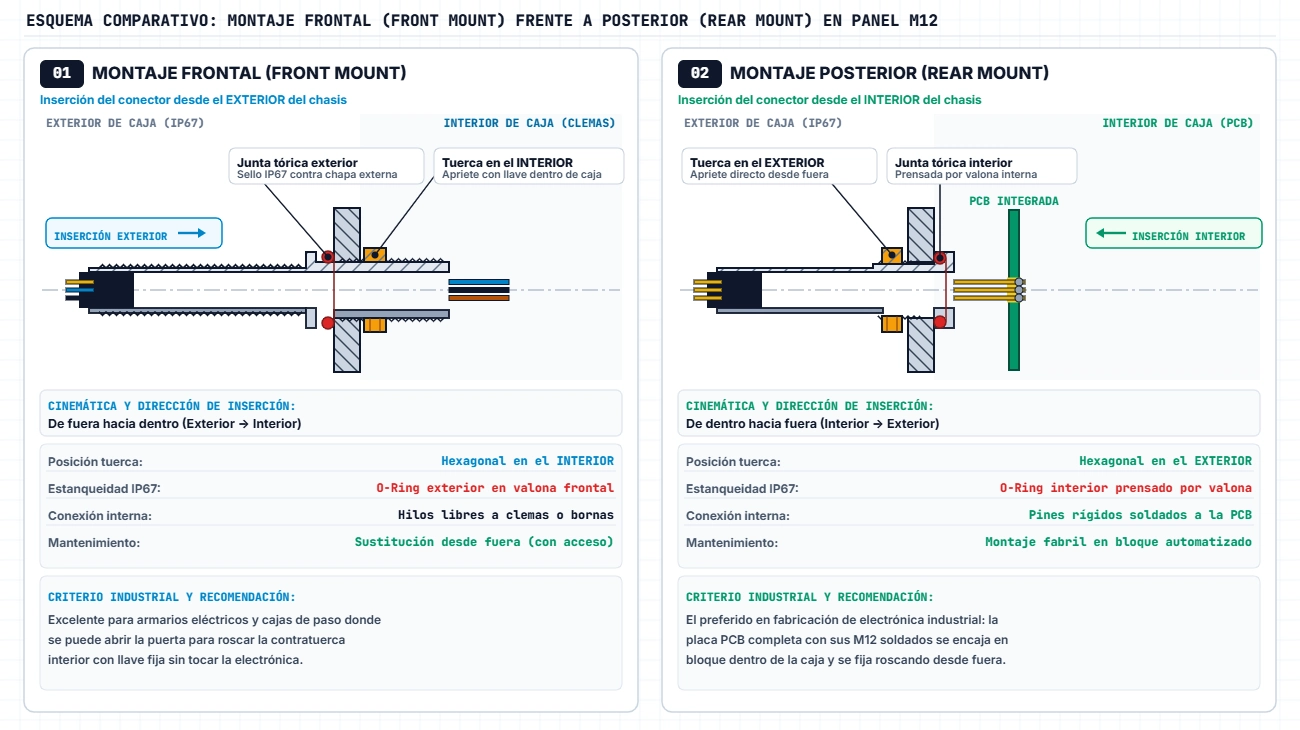

Se fija a la pared de una caja o de un equipo. La diferencia está en desde qué lado se monta:

• Montaje frontal: se inserta desde fuera y se fija con una tuerca por dentro. Es el más sencillo de montar y sustituir.
• Montaje posterior: se inserta desde dentro y se fija con una tuerca por fuera. Deja menos saliente en el exterior y el cuerpo queda protegido dentro de la caja.

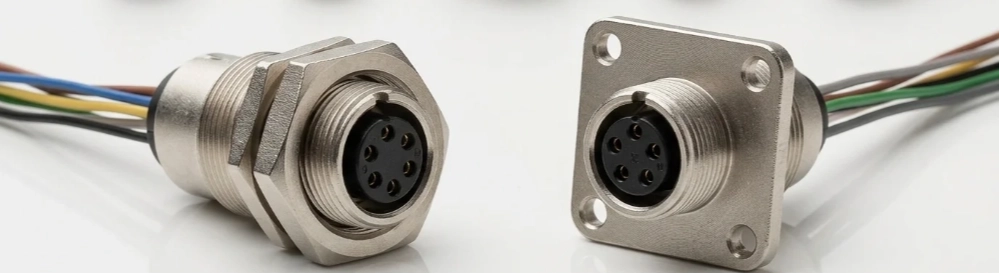

La base se fija con tuerca —la forma más habitual— o con tornillos, que dan una sujeción más firme y evita que gire. La rosca de montaje en la pared suele ser PG9 o M16x1,5.

La base de panel se entrega con contactos para soldar o crimpar al cable dentro del equipo, o con contactos para soldar o para PCB.

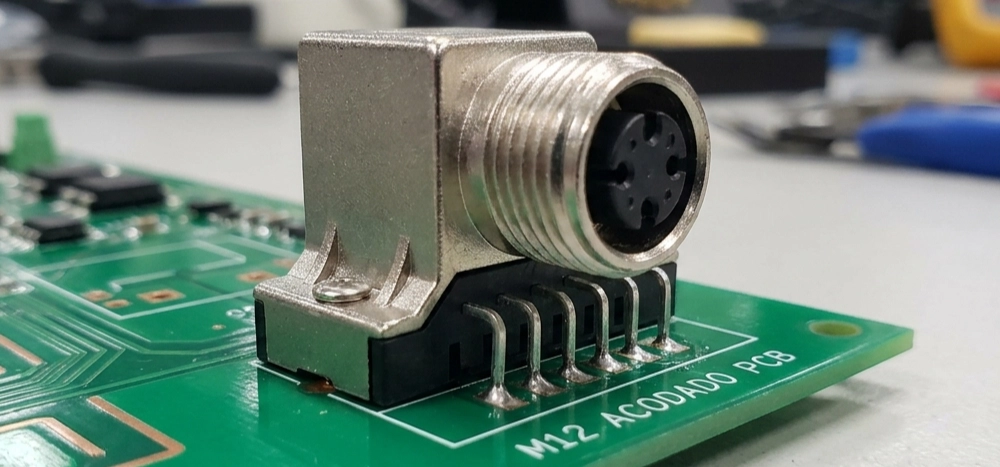

La base se suelda directamente a la placa, en inserción (THT) o en montaje superficial (SMT), en versión recta o acodada. Es la opción habitual en equipos compactos, donde el conector sale por la caja directamente desde la electrónica.

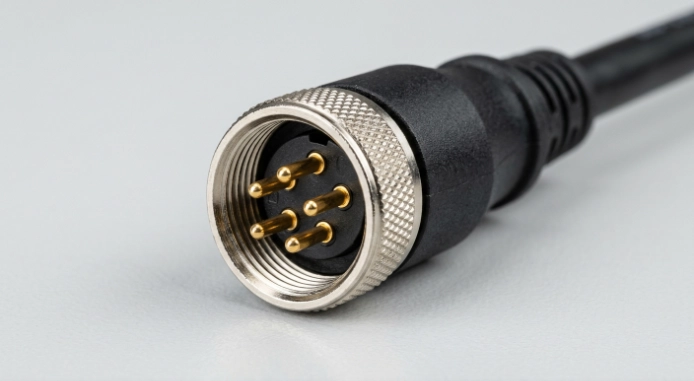

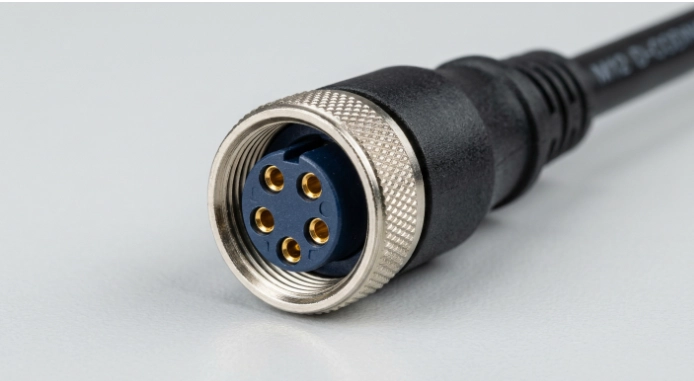

El conector macho lleva los contactos en forma de pin; la hembra, los receptáculos. La regla práctica: la parte que suministra tensión lleva hembra, para que los contactos con tensión no queden expuestos. Por eso los sensores suelen llevar base macho y el cable que los alimenta, conector hembra.

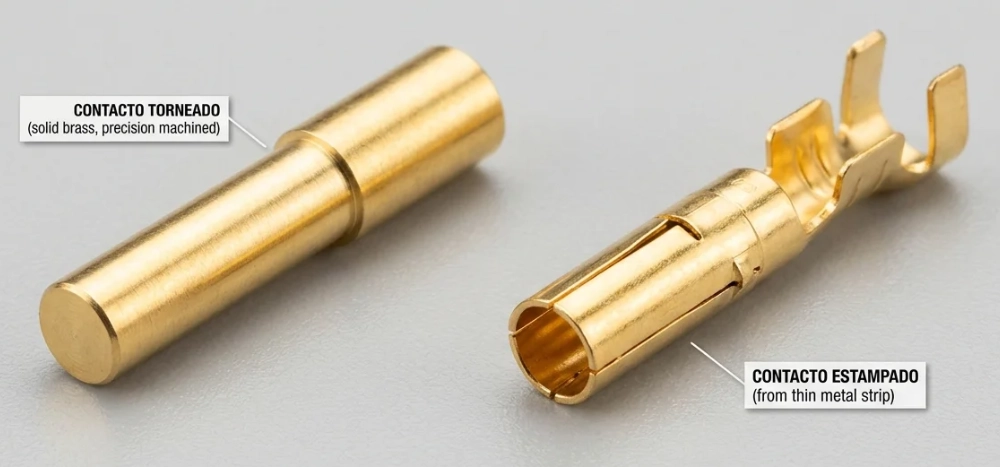

• Torneados (mecanizados): se fabrican a partir de barra. Son más robustos, soportan más ciclos de conexión y dan un contacto más fiable. Son los habituales en aplicaciones exigentes.
• Estampados: se fabrican a partir de chapa. Son más económicos y adecuados para grandes volúmenes con menos ciclos de conexión.

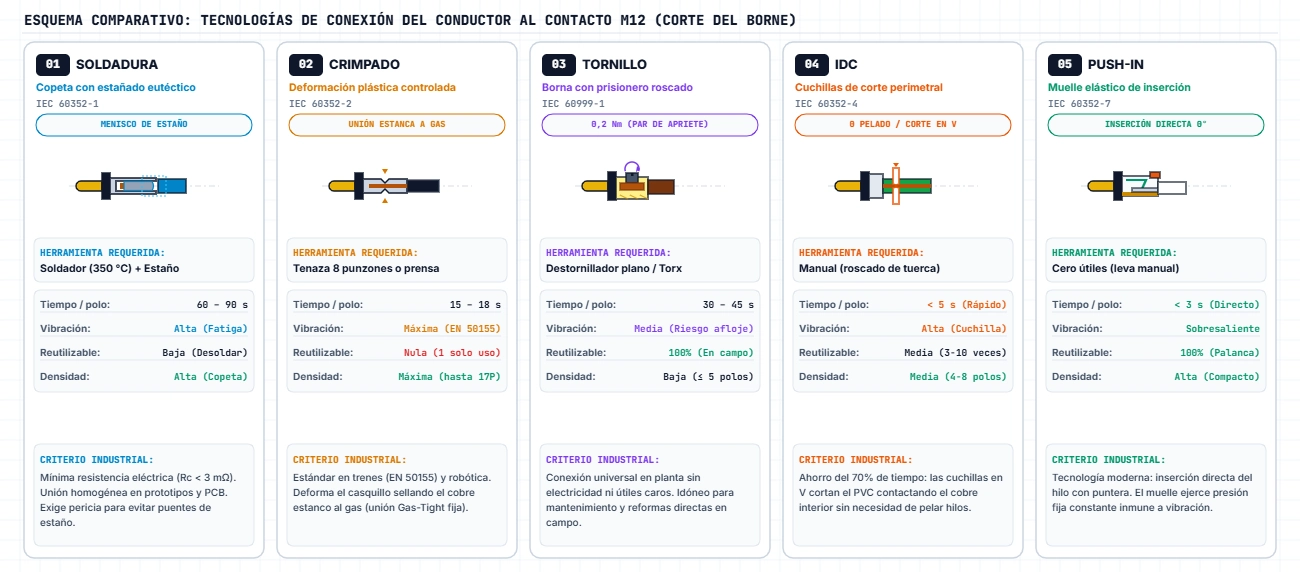

La terminación es la forma en que el cable se une al contacto:

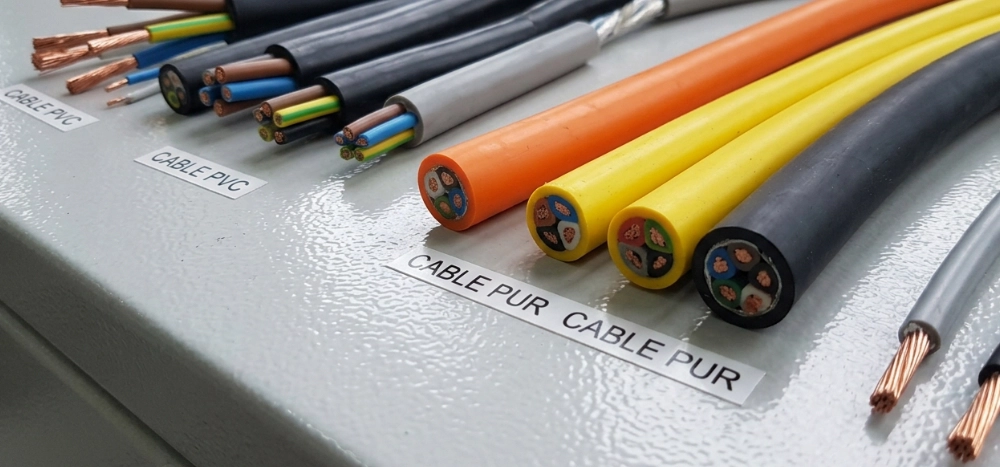

Hay dos formas de tener un M12 con cable:

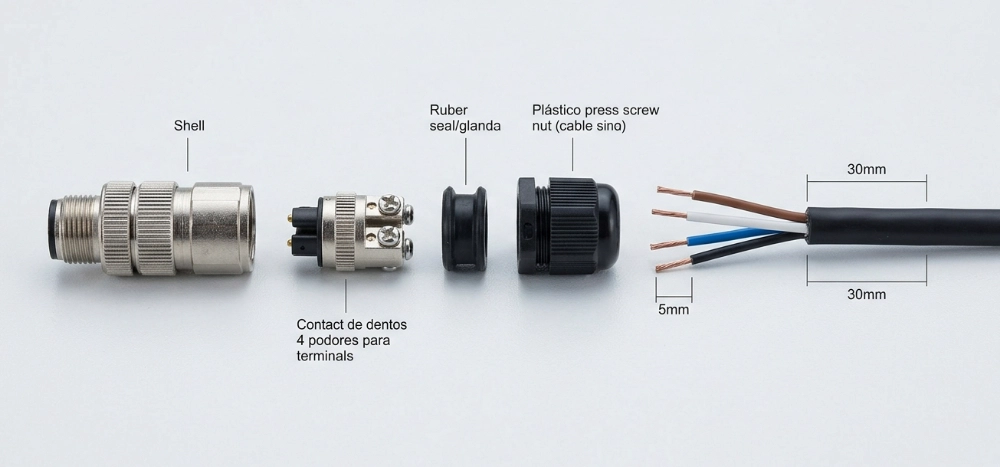

Se compran el conector y el cable por separado, y el conector se monta en el cable en el lugar de la instalación, con la terminación que elijas (tornillo, IDC, crimpado). Permite cortar el cable a la longitud exacta y reparar sin sustituir la manguera entera.

Series: Amphenol CONEC SAL field attachable, incluida la nueva gama para crimpar · Amphenol Lutze, conector confeccionable M8/M12

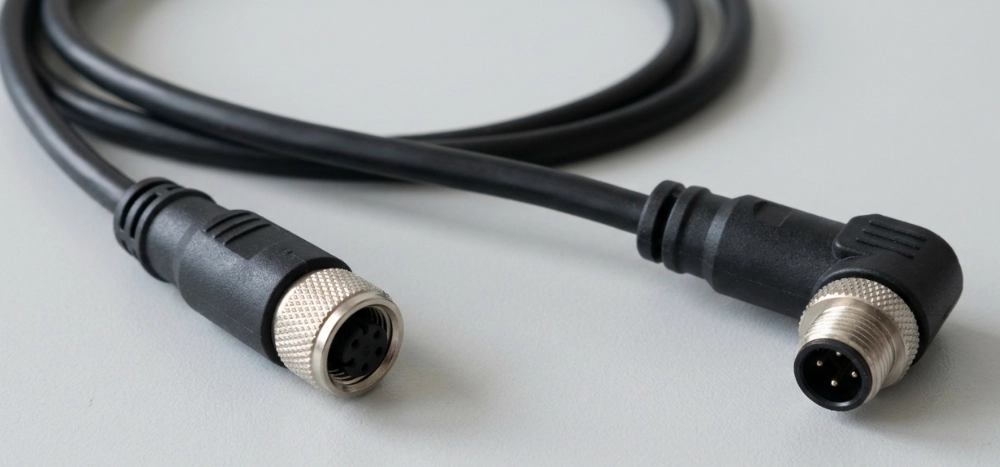

El conector viene inyectado sobre el cable de fábrica, formando una sola pieza. Es más estanco y resistente a la tracción y a las vibraciones, y está listo para instalar. Se ofrecen como cable con un conector y el otro extremo libre, o como latiguillo con conector en los dos extremos.

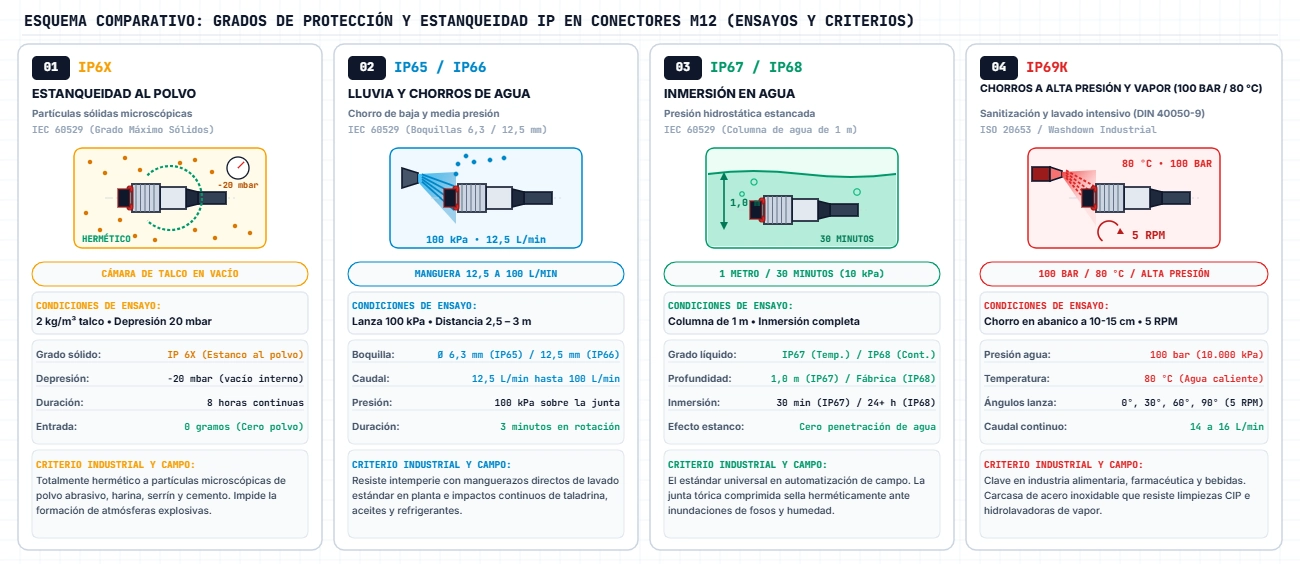

¿Interior o exterior? ¿Humedad? ¿Vibraciones? Los conectores M12 se ofrecen con distintos grados de protección, y hay que tenerlo en cuenta al elegir:

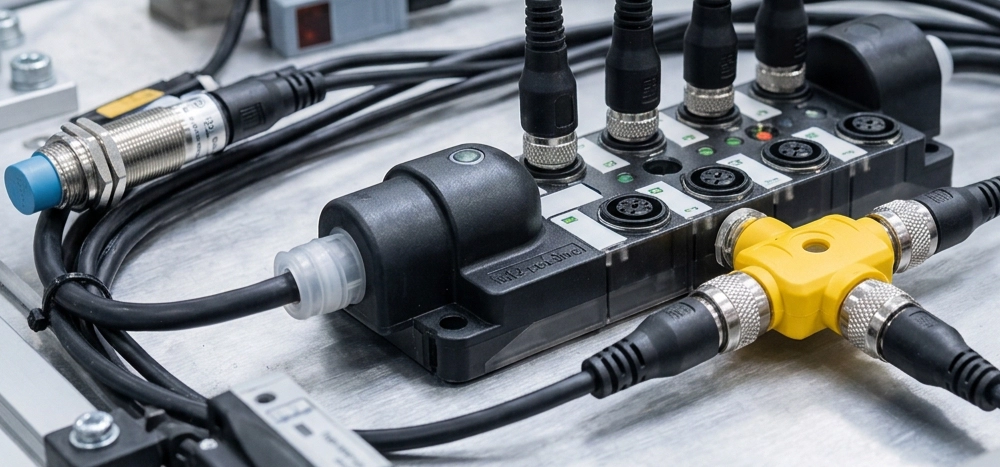

Importante: el grado IP se consigue con el conector acoplado, o con su tapón de protección. Un conector desacoplado y sin tapón no está protegido.

Aquí tienes todos los detalles sobre los grados de protección IP.

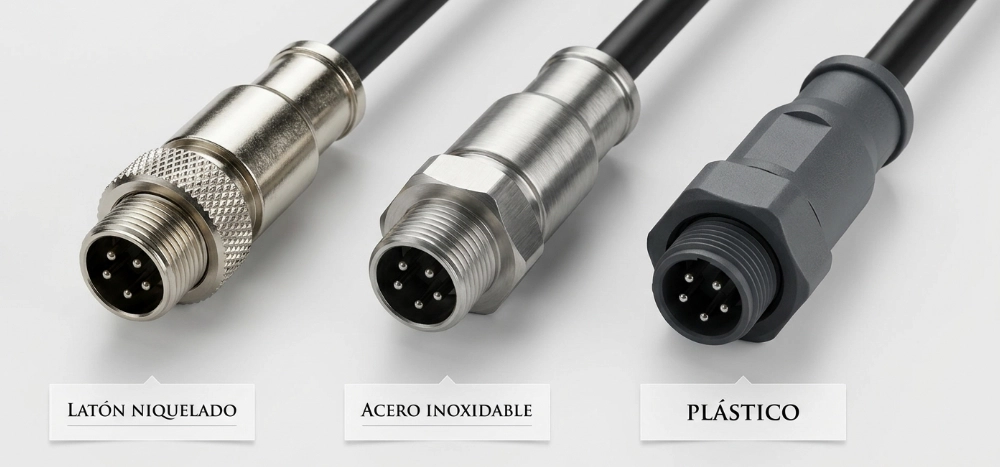

El material de la carcasa influye en la resistencia mecánica, la protección frente a la corrosión, el apantallado y el precio:

Si el conector va cerca de motores, variadores de frecuencia o soldadoras, la carcasa tiene que ser metálica: es la que da continuidad a la malla del cable y cierra el apantallado en 360°. Una carcasa de plástico no puede hacerlo, por bien apantallado que esté el resto de la instalación. Lo tienes desarrollado en transmisión de datos y apantallado.

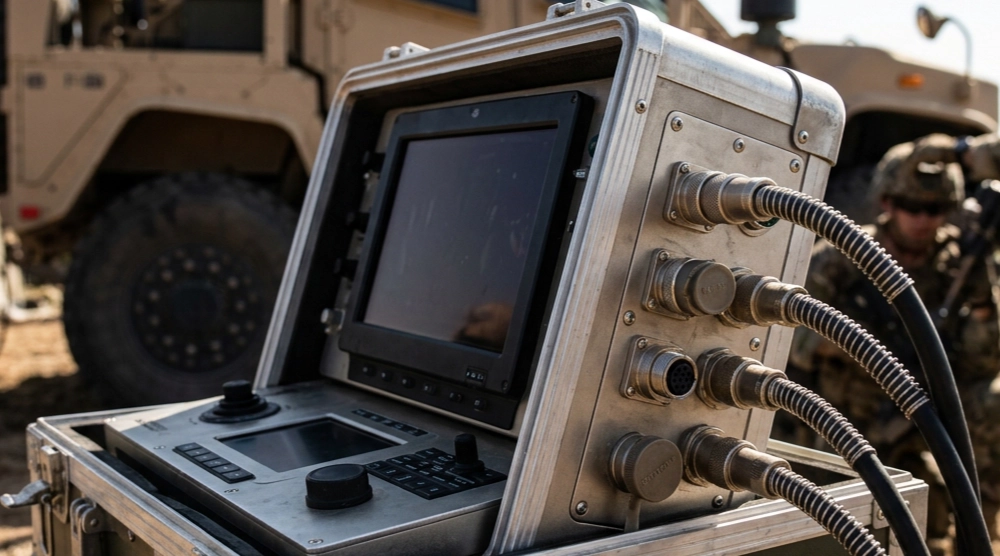

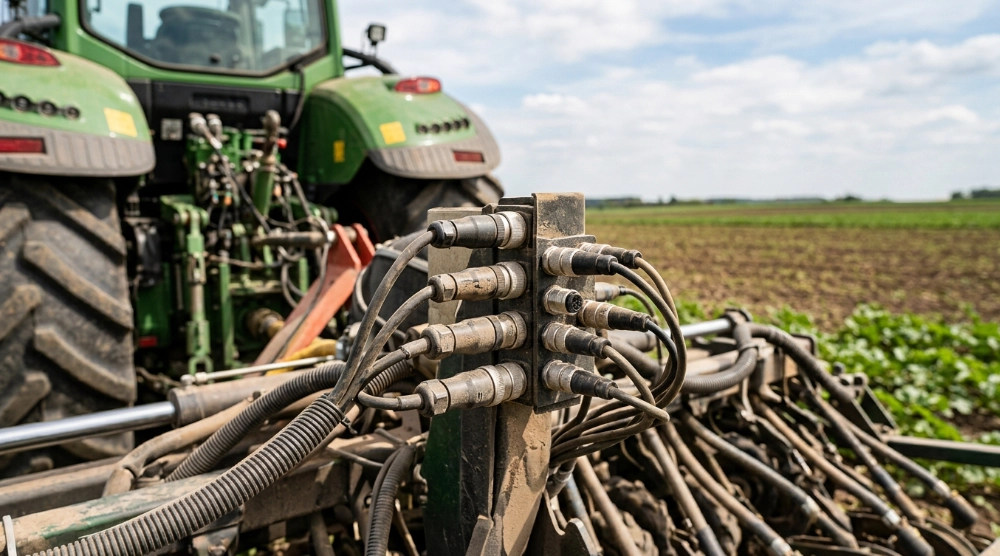

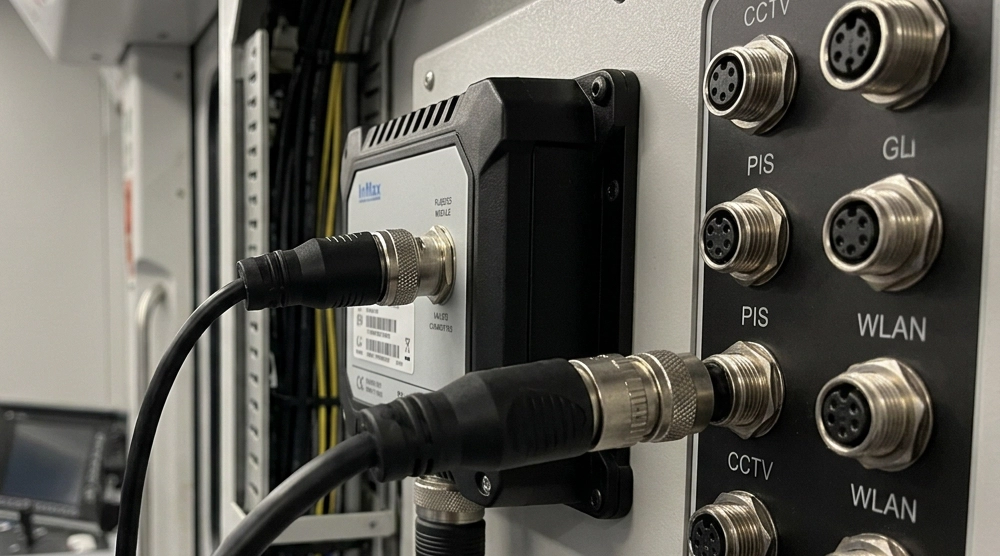

En maquinaria móvil, robótica o vehículos, donde el conector recibe impactos y tirones del cable, el metal aguanta lo que el plástico no: el latón niquelado es la opción habitual y el acero inoxidable la reforzada. En instalaciones fijas y protegidas, el plástico cumple de sobra y ahorra peso y coste.

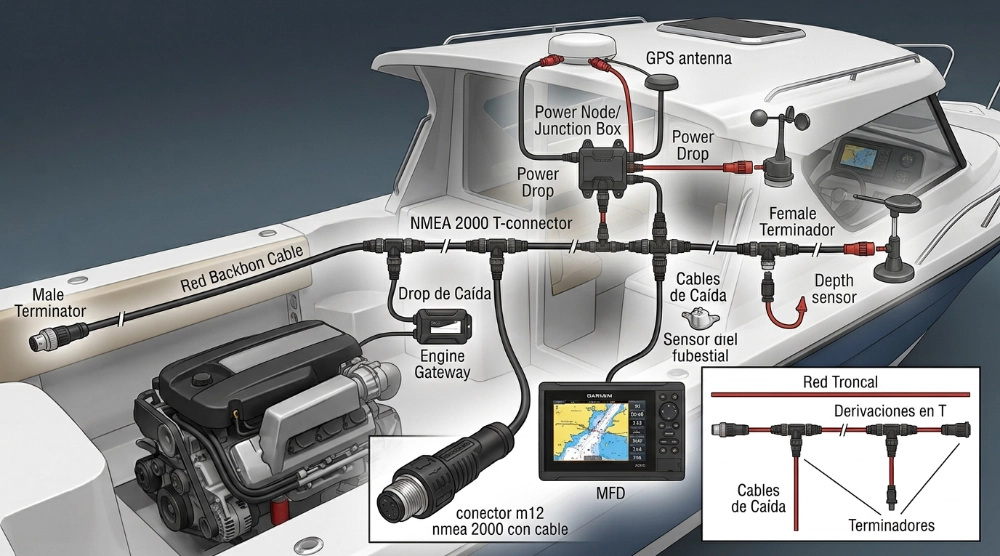

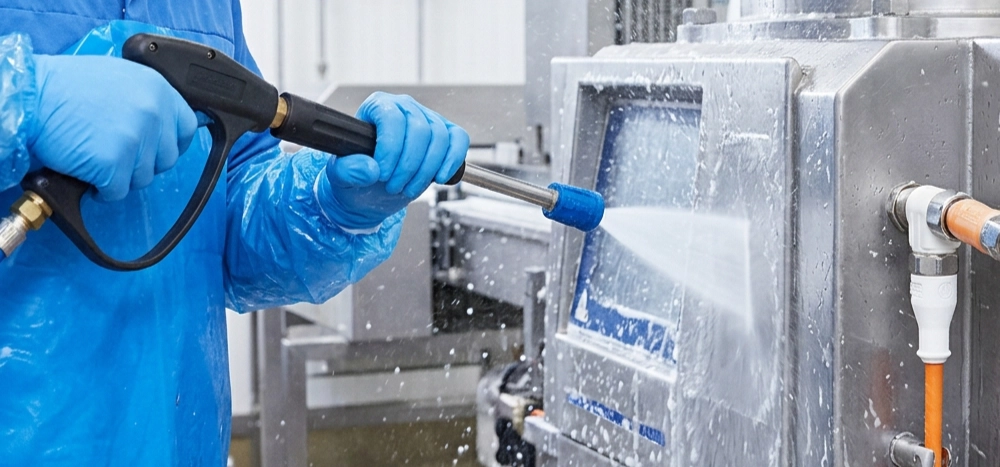

Cerca del mar, o con productos de limpieza químicos, el latón niquelado se pica. Las dos salidas son el acero inoxidable, que además mantiene el apantallado, y el plástico, que sencillamente no se corroe. Y el material no basta: tapa los conectores que queden sin acoplar, porque el grado de protección solo existe con la conexión hecha, y no acoples metales distintos, que forman un par galvánico y corroen el más débil de los dos. Es lo que decide el material en las redes NMEA 2000  y en la industria alimentaria.
