Conectores Industriales CEE IEC 60309: Amphenol Industrial Plugs & Sockets (IP&S)
¿Qué son los conectores industriales CEE (IEC 60309)?
Los conectores industriales CEE —también conocidos como clavijas y bases industriales— son la solución estándar para la conexión y desconexión segura de equipos eléctricos en entornos industriales, de construcción, alimentación, energía y entretenimiento. Su nombre proviene de Commission on International Rules for the Approval of Electrical Equipment, lo que garantiza su estandarización internacional.
La norma que los regula, IEC 60309, define dos partes complementarias:
- IEC 60309-1 (Requisitos generales): establece los niveles de protección frente a agua y polvo: IP44, IP67 e IP69.
- IEC 60309-2 (Intercambiabilidad): define el código de colores por tensión y el sistema de keying o posicionamiento angular («el reloj»), que actúa como dispositivo antierror para evitar conexiones incorrectas.
Código de colores IEC 60309
| Tensión | Frecuencia | Color |
|---|---|---|
| 20–25 V | 50–60 Hz | Violeta |
| 40–50 V | 50–60 Hz | Blanco |
| 100–130 V | 50–60 Hz | Amarillo ✓ |
| 200–250 V | 50–60 Hz | Azul ✓ |
| 380–480 V | 50–60 Hz | Rojo ✓ |
| 500–1000 V | 50–60 Hz | Negro |
| 20–500 V | 60–500 Hz | Verde |
| Todos | Todos | Gris |
Los colores azul (230 V), rojo (400 V) y amarillo (110 V) son los más utilizados en instalaciones industriales.
Amphenol Industrial Plugs & Sockets (IP&S): fiable, duradero y seguro

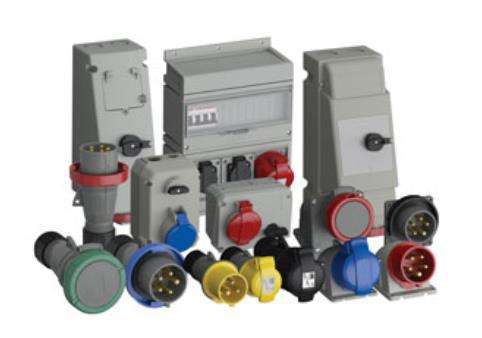

Amphenol presenta su gama completa de conectores industriales CEE bajo la marca IP&S (Industrial Plugs & Sockets). Se trata de una línea diseñada para entornos con altas exigencias de seguridad, durabilidad y fiabilidad, cumpliendo con las certificaciones CE, IEC 60309-1/-2/-4 y UL/CSA para mercados internacionales.
TC Componentes es distribuidor oficial de Amphenol Industrial en España y Portugal, con acceso a stock y soporte técnico local.
Gamas de producto IP&S
1. Easy&Safe — Uso general y aplicaciones básicas
La gama Easy&Safe es la solución estándar para aplicaciones generales que requieren conexión y desconexión frecuente con seguridad garantizada.
Características técnicas:
- Corriente: 16 A a 125 A
- Grado de protección: IP44 e IP67
- Carcasa en plástico PA6 estándar
- Contactos de latón calibrado, sin corrosión y autolimpiantes
- Entrada de cable flexible con junta de goma
- Cuerpo con cierre de giro (twist and lock)
- Terminales con marcado claro por delante y por detrás (Tierra, Neutro, Fase L1/L2/L3)
- Certificaciones: IEC 60309-1/-2, CE y UL/CSA
Aplicaciones típicas: industria general, distribución de potencia, maquinaria de producción, automatización básica.
2. Tough&Safe — Entornos industriales exigentes
La gama Tough&Safe está diseñada para aplicaciones que demandan la máxima resistencia mecánica y química. Ideal cuando las condiciones de trabajo son extremas: polvo, aceite, humedad, temperaturas extremas o productos químicos agresivos.
Características técnicas:
- Corriente: 16 A a 125 A, 50–690 V AC
- Grado de protección: IP67 (16–125 A) o IP44 (63 A), disponible IP69
- Carcasa en PBT de alta calidad: resistente a UV, humedad y llamas
- Pines de latón limpio
- Doble tornillo por terminal para conexión de cable segura y fiable
- Junta de estanqueidad de cloropreno tipo onion skin
- Todos los tornillos exteriores en acero inoxidable
- Certificaciones: IEC 60309-1/-2, CE y UL/CSA
- Opción NSF certificada para industria alimentaria
Aplicaciones típicas: industria alimentaria y bebidas, construcción pesada, exteriores, entornos con lavado a presión.
3. Critical&Safe — Máxima seguridad con enclavamiento
La gama Critical&Safe incorpora un sistema de enclavamiento mecánico que impide el acceso a partes en tensión y la desconexión bajo carga. Pensada para instalaciones fijas con alta frecuencia de conexión/desconexión donde la seguridad del operario es prioritaria.
Características técnicas:
- Corriente: 16 A a 125 A, 50–690 V AC
- Grado de protección: IP44 e IP67, disponible IP69
- Carcasa en PBT pesado o aluminio
- Enclavamiento mecánico anti-arco (no permite desconectar bajo carga)
- Opciones: fusible, interruptor o magnetotérmico incorporado
- Base IEC pre-cableada compatible con clavijas de cualquier fabricante IEC 60309-2
- Bisagra robusta con apertura >120° para fácil acceso
- Mango con posibilidad de candado de seguridad
- Tornillos exteriores en acero inoxidable
- Certificaciones: IEC 60309-1/-2/-4, CE
Aplicaciones típicas: instalaciones industriales fijas, maquinaria CNC, robots industriales, alimentación alimentaria con lavado, aplicaciones con alta seguridad requerida.
4. Modular Combi — Cuadros de distribución configurables
Los Modular Combi son cuadros de distribución modulares y personalizables que permiten combinar en un único equipo bases de enchufe, magnetotérmicos (MCB), diferenciales (RCD), contadores u otros dispositivos.
Características técnicas:
- En plástico resistente (PBT pesado) o aluminio
- Grado de protección: IP44 e IP67
- Un único cable de alimentación de entrada
- Configuración modular: preparado para ampliaciones futuras
- Combinaciones estándar y a medida según pedido del cliente
Aplicaciones típicas: distribución de potencia en fábricas, ferias y eventos, construcción, puertos, centros de datos, instalaciones temporales.
5. High Current 200–400 A — Alta intensidad para maquinaria pesada
La gama High Current cubre las necesidades de conexión en aplicaciones con demandas de corriente muy elevadas, donde la fiabilidad bajo condiciones extremas es crítica.
Características técnicas:
- Corriente: 200 A, 250 A y 400 A
- 4 y 5 polos
- Carcasa robusta, diseño compacto
- Funcionamiento entre –40°C y +100°C (reduce el riesgo de incendio)
- Protección al toque para evitar descargas eléctricas al usuario
- Opciones especiales: tornillos antivibración, carcasa resistente al agua de mar, conectores con arnés
- Líneas: C-Line (200/250 A) y B-Line (250/400 A)
- Unidades de conector disponibles: CUMI (con enclavamiento mecánico), CUBC (con contactor de bloque) y CUCB (con disyuntor)
Aplicaciones típicas: perforadoras jumbo, bombas de hormigón, trituradoras de piedra, estaciones de distribución de transformadores, cintas transportadoras, generadores.
6. Black for Entertainment — Diseño negro para escenario
La gama Black for Entertainment ofrece clavijas, bases, conectores y entradas en color negro para integrarse visualmente en entornos de espectáculo donde los equipos deben pasar desapercibidos.
Características técnicas:
- Corriente: 16 A a 32 A
- Grado de protección: IP44
- Carcasa en plástico PA6 estándar en negro
- Configuración pin and sleeve conforme IEC
- Apto para uso en interior y exterior
Aplicaciones típicas: escenarios, festivales, iluminación LED, muros de vídeo, sistemas de audio, ferias y exposiciones.
7. IP&S Standard Cassy — Conjuntos de cable estándar
Los Cassy son conjuntos de cable prefabricados con clavija y base integradas, listos para usar en distribución temporal de potencia.
- Longitudes disponibles hasta 50 m
- Intensidades: 16 A, 32 A y 63 A
- Adecuados para instalaciones móviles y temporales
- Homologados en portales de asociaciones de comercio eléctrico nórdicas
Certificaciones y calidad Amphenol IP&S
La gama IP&S de Amphenol cumple con los más exigentes estándares internacionales:
- IEC 60309-1 / -2 / -4 — Norma internacional para clavijas y bases industriales
- CE — Conformidad europea
- UL/CSA — Mercado norteamericano
- NSF International — Para aplicaciones en industria alimentaria (Tough&Safe y Critical&Safe): materiales homologados por la FDA, resistencia al lavado en lavavajillas, sin migración de químicos a los alimentos.
- IP44, IP67, IP69 — Protección contra polvo y agua según IEC 60529
Toda la documentación de calidad está disponible en: https://www.amphenol-industrial.de/en/Quality
Mercados y aplicaciones clave
| Mercado | Aplicaciones principales | Gamas recomendadas |
|---|---|---|
| Automatización industrial | Alimentación de CNC, robots, cintas, prensas | Easy&Safe, Tough&Safe, Modular Combi |
| Alimentación y bebidas | Procesado, envasado, lavado a presión | Tough&Safe IP69, Critical&Safe IP69 (NSF) |
| Infraestructura energética | Generadores, energía renovable, camping | Easy&Safe IP67, Critical&Safe, Modular Combi |
| Building Technology | Bombas de calor, chillers, HVAC | Easy&Safe, Tough&Safe |
| Logística y transporte | Puertos (ROA/Reefer), minería, torres de luz | Tough&Safe IP69, High Current, Critical&Safe |
| Infraestructura digital | UPS, PDUs, centros de datos | Easy&Safe, conjuntos de cable Cassy |
| Entretenimiento | Festivales, escenarios, ferias | Black for Entertainment, Easy&Safe |
Novedades IP&S
Touch Protected Solution (en tooling)
Nueva solución con contactos femeninos con protección al toque, que cumple la legislación de varios países (principalmente nórdicos) que obliga a minimizar el riesgo de accidente eléctrico en bases CEE. Compatible con clavijas de cualquier fabricante sin modificación.
¿Por qué elegir Amphenol IP&S?
- Fabricación europea con control de calidad en Alemania y República Checa
- Gama completa: desde 16 A hasta 400 A, IP44 a IP69, plástico a aluminio
- Estándar internacional IEC 60309 asegura interoperabilidad con cualquier fabricante
- Certificaciones UL/CSA para exportación a mercados norteamericanos
- NSF para sectores alimentarios
- Soporte técnico y stock local a través de TC Componentes en España y Portugal
