Serie FAKRA, Parte 1: Explicación de las claves y los códigos de los conectores

Para obtener más información sobre los números de referencia FAKRA, ¡haga clic aquí para leer la Parte 2 de  esta serie!

Artículo publicado inicialmente en el blog de Amphenol

Los conectores FAKRA han sido el estándar de conectores de RF en la industria automotriz durante bastante tiempo, y ahora se están expandiendo a muchos otros mercados. Esto no es de extrañar, ya que ofrecen muchas ventajas: están codificados por colores, codificados por claves y, a menudo, resultan más rentables que otras interfaces. Esto permite que se puedan acoplar a ciegas, sin herramientas, con una sola mano y de forma correcta en todo momento. El hecho de estar fabricados bajo las especificaciones USCAR significa que cumplen con los requisitos de vibración, interfaz, interconectabilidad, ciclos de acoplamiento y otros estándares de fiabilidad. La especificación FAKRA fue lanzada originalmente por el grupo DIN en Alemania y, posteriormente, adaptada por USCAR para la comunidad automotriz internacional. Dentro de la carcasa de plástico o fundición se encuentra una interfaz SMB push/pull de eficacia probada.

A medida que los conectores FAKRA comienzan a integrarse en vehículos de diferentes mercados, sus capacidades han crecido. Amphenol RF es un diseñador líder de soluciones FAKRA personalizadas a nivel mundial. Aunque la especificación FAKRA no exige la impermeabilización del conector, esta suele ser necesaria en entornos hostiles. Amphenol RF dispone de una serie de conectores FAKRA sellados con certificación IP54 e IP67. También contamos con conectores FAKRA exclusivos para cables no estándar, FAKRAs que alcanzan hasta los 6 GHz (para DSRC y Wi-Fi de doble banda) y muchas otras configuraciones personalizadas. Por supuesto, si tiene una aplicación única, ¡nos encantaría conocerla! ¡No existe entorno o diseño de empaquetado demasiado desafiante!

Los conectores FAKRA son un grupo colorido, y se han establecido estándares en la industria sobre qué significa cada color. Sin embargo, este no es un estándar estricto e inamovible: usted es libre de utilizar cualquier color/clave para la aplicación que elija. Algo que sí es un estándar fijo son las clave/colores: las claves y los colores están vinculados entre sí (por ejemplo: el código de clave «A» siempre es de color negro). Todas las claves/colores cumplen la misma especificación, por lo que no existen diferencias técnicas entre ellos. A continuación, se presenta una tabla con los usos genéricos de cada clave/color:

Aquí están los códigos de codificación asociados:

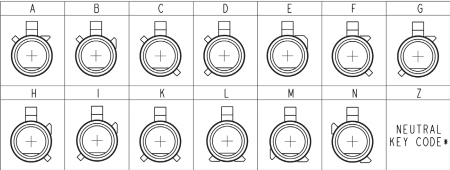

Opciones de Codificación para Macho (Plug)
*El código de codificación neutro «Z» está disponible y es compatible con la mayoría de las conexiones FAKRA. Consulte con fábrica para conocer las opciones de interconectabilidad.

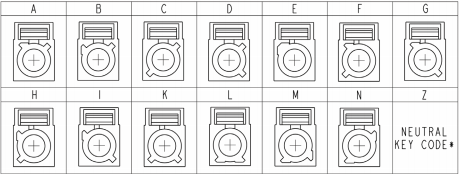

Opciones de Codificación para Hembra (Jack)
*El código de codificación neutro «Z» está disponible y es compatible con la mayoría de las conexiones FAKRA. Consulte con fábrica para conocer las opciones de interconectabilidad.

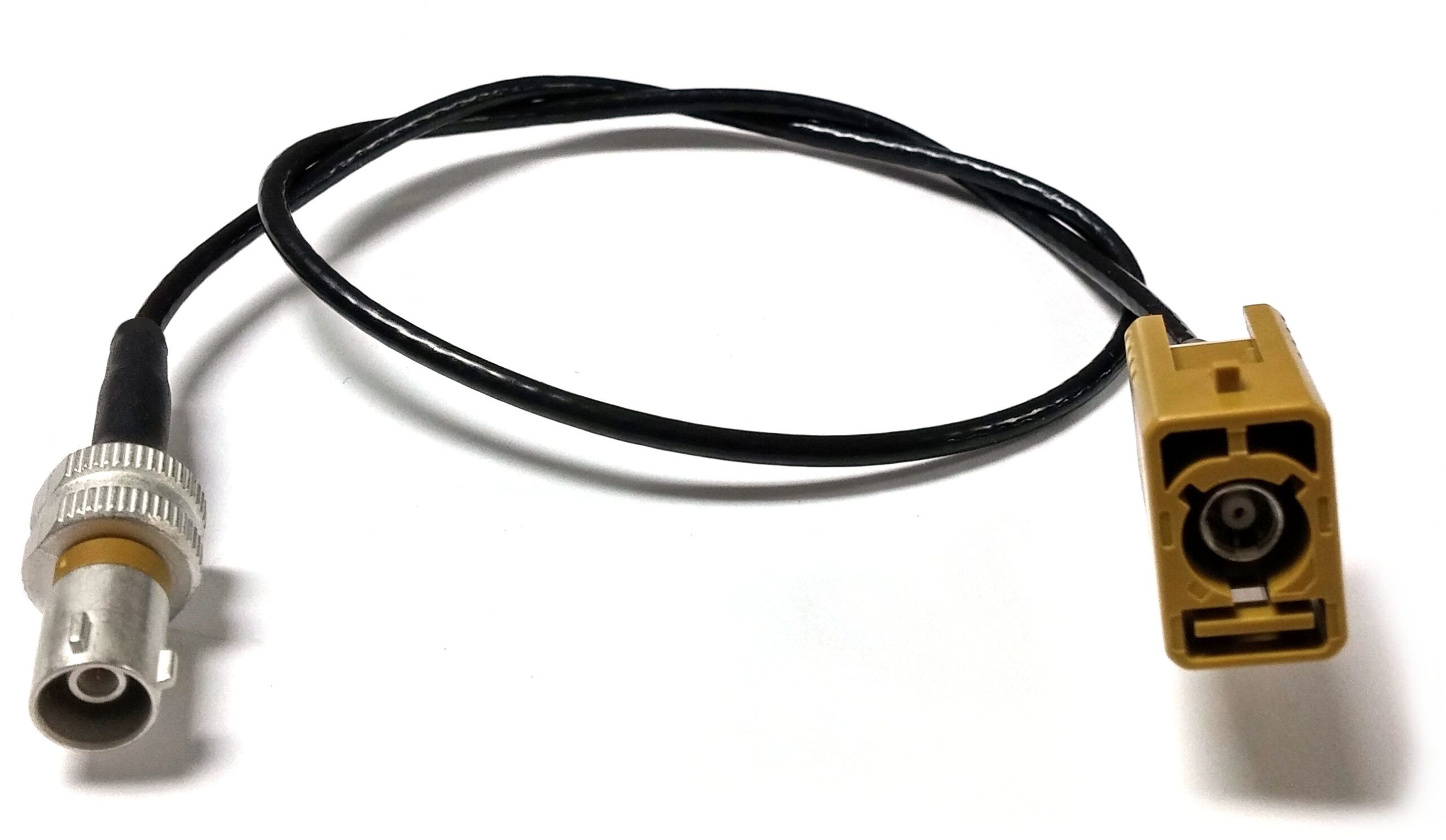

Curry: Ensamblaje de cable de conector FAKRA «K» fundido a presión (die-cast) con anillo de color a hembra (jack) FAKRA.

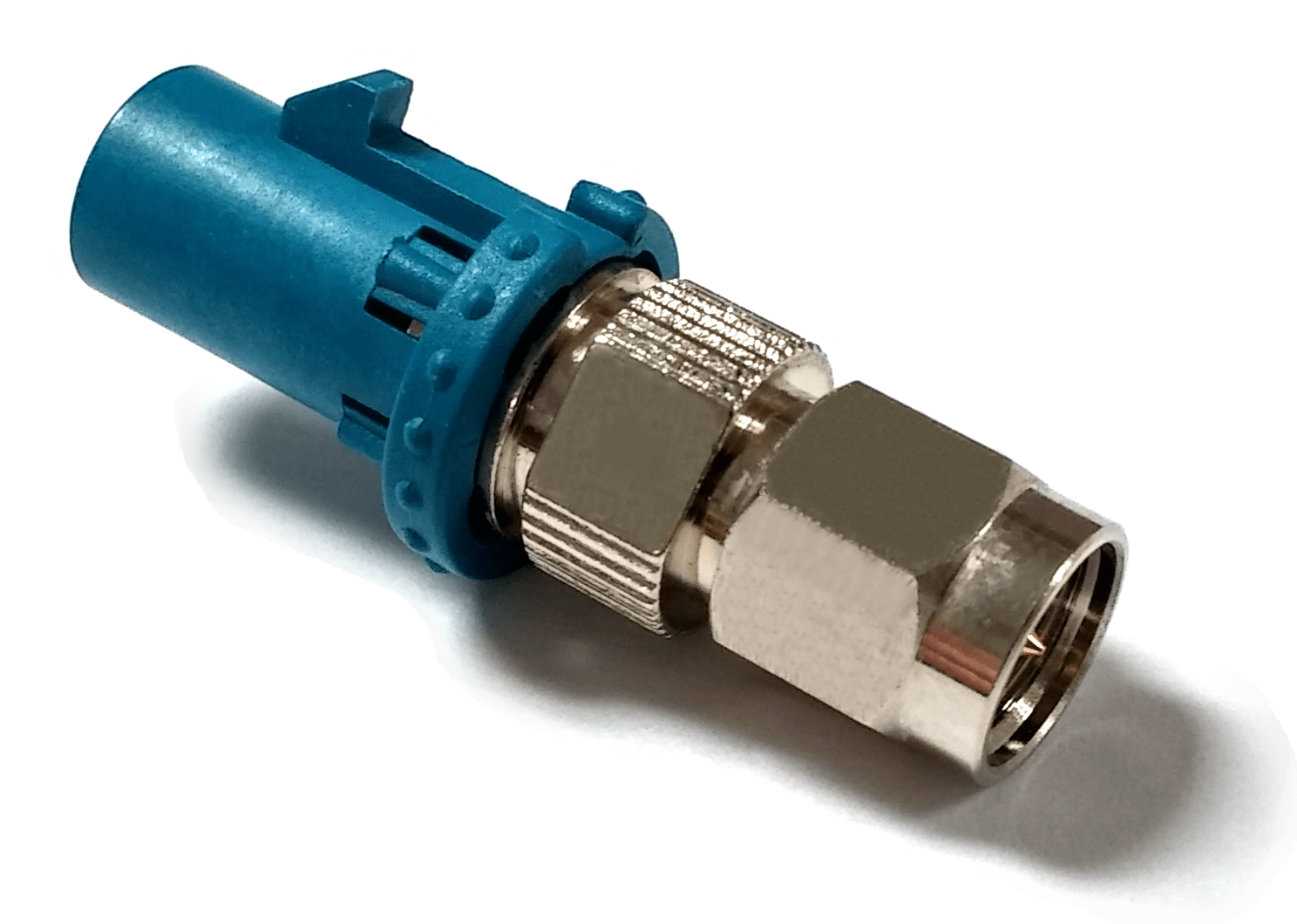

Ejemplo de producto: Adaptador FAKRA universal «Z» azul agua a SMA.

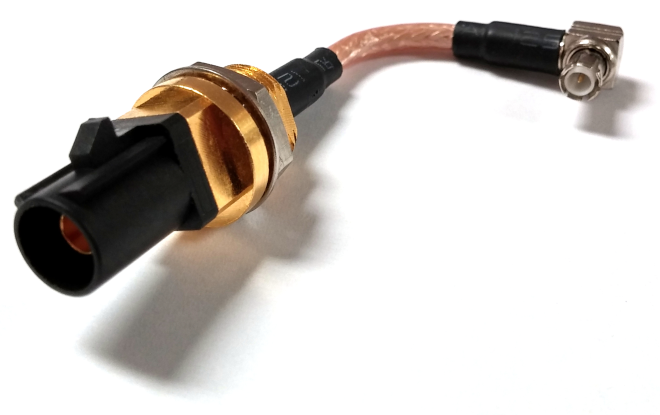

Ejemplo de producto: Ensamblaje de cable personalizado de FAKRA «A» negro a MCX.

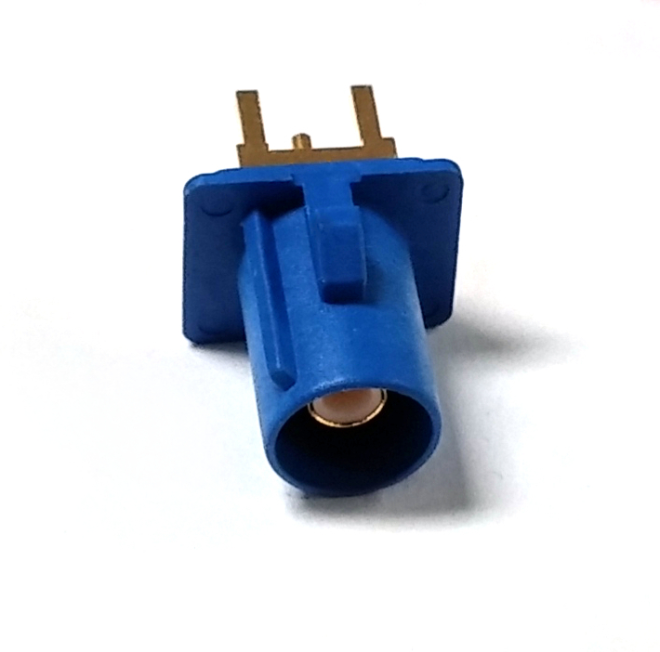

Ejemplo de producto: Conector de PCB vertical FAKRA «C» azul.

A menudo hay confusión sobre qué número de referencia pedir, ¡ya que existen muchísimas opciones! Puede resultar un poco confuso, incluso para los nuevos integrantes de nuestro equipo. Lo mejor es que se ponga en contacto con nosotros ante cualquier duda que tenga. Con solo unas pocas preguntas sobre su aplicación, le ayudaremos a ponerse en marcha con el número de referencia más adecuado o, tal vez, con una solución personalizada. En la próxima entrega de la serie FAKRA, analizaremos las generaciones del desarrollo de FAKRA y lo que significan.
