¿Cómo elegir el conector de RF ideal para tu aplicación?

Los sistemas de radiofrecuencia (RF) son fundamentales en una amplia variedad de aplicaciones, desde telecomunicaciones y defensa hasta dispositivos médicos, automoción o equipos de prueba y medición. Sin embargo, uno de los retos principales en el diseño de estos sistemas es elegir el conector de RF adecuado. Esta decisión no solo afecta el rendimiento del sistema, sino también su fiabilidad y costo a largo plazo.

El problema: la diversidad de conectores de RF

La selección del conector de RF adecuado puede ser abrumadora debido a la gran variedad de opciones disponibles en el mercado. Cada tipo de conector está diseñado para satisfacer necesidades específicas de frecuencia, impedancia, condiciones ambientales y tamaño. Tomar una decisión incorrecta puede resultar en pérdidas de señal, incompatibilidades mecánicas o incluso fallos del sistema en condiciones exigentes.

Algunos de los principales desafíos incluyen:

1. Tipo de conector: La selección del tipo correcto (SMA, FAKRA, MMCX, etc.) influye en el coste, la compatibilidad mecánica, la potencia que toleran, la frecuencia…
2. Compatibilidad de frecuencia: Los conectores tienen límites de frecuencia máxima que afectan su rendimiento.
3. Potencia de trabajo: Un conector tiene que resistir la potencia de trabajo. El tipo de conector influye en la potencia que tolera.
4. Manejo de la impedancia: La falta de coincidencia de impedancias puede generar reflexiones de señal y pérdidas.
5. Restricciones de espacio: Muchas aplicaciones modernas exigen componentes cada vez más compactos.
6. Condiciones ambientales: Sistemas en exteriores o en entornos hostiles requieren conectores robustos y sellados.

A continuación, exploraremos las soluciones disponibles y cómo elegir el conector de RF ideal para tus necesidades específicas.

Factores clave para seleccionar un conector de RF

1. Tipo de Conector

El tipo de conector es esencial para garantizar la compatibilidad mecánica, eléctrica y ambiental. Algunos ejemplos clave incluyen:

• SMA: Compactos y fiables, ideales para frecuencias de hasta 18 GHz.
• N: Más grandes, adecuados para aplicaciones de alta potencia y entornos industriales.

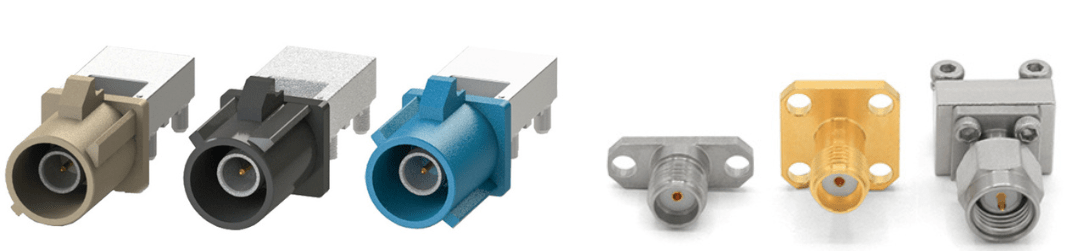

• FAKRA y miniFAKRA: Específicos para la industria automotriz, con diseño robusto y compacto.
• MMCX y SMPM: Conectores ultra compactos para aplicaciones donde el espacio es limitado.

El tipo de conector debe seleccionarse en función de la aplicación específica, las condiciones operativas y los requisitos de integración.

2. Frecuencia y Potencia de Operación

Uno de los factores más importantes es la frecuencia a la que operará el sistema. Cada conector tiene un rango de frecuencia máximo, más allá del cual su rendimiento se degrada significativamente. Por ejemplo:

• Conectores SMA: Adecuados para aplicaciones de hasta 18 GHz.
• Conectores K-type: Diseñados para sistemas que operan hasta 40 GHz.
• Conectores 1.00 mm: Ideales para aplicaciones de microondas y ondas milimétricas, con capacidades de hasta 110 GHz.

Elegir un conector con la capacidad de frecuencia adecuada garantiza la integridad de la señal y minimiza las pérdidas por desajustes.

3. Condiciones Ambientales

Si el equipo estará expuesto a condiciones extremas, como humedad, polvo o vibraciones, es esencial optar por conectores sellados y resistentes.

Los factores precedentes se pueden resumir en la siguiente tabla:

Comparativa de los conectores de RF más usados

Tipo de conector	Diferencia	Frecuencia	Tensión máxima	Temperatura de trabajo
V-Type	Aplicaciones de bajo coste	65 GHz	150 V	-40ºC -+85ºC
K-Type	Alta frecuencia, roscado	40 GHz	250V	-40ºC – +85ºC
SMA	Versátil, amplio rango	50 GHz	150 V	-40ºC -+85ºC
SSMA	Versión reducida de SMA	40 GHz	350 V	-65ºC – +165ºC
N-Type	Aplicaciones de exterior	18 GHz	250 V	-55ºC – +155ºC
F-Type	Telecomunicaciones	26.5GHz	335 V	-65ºC – +165ºC
TNCA	N-Type trenzado	18 GHz	500 V	-65ºC – +165ºC
Fakra	Automoción	3 – 6 GHz	335 V	−40°C to +105°C
miniFakra	Versión reducida de Fakra	20 GHz	60 V	−40°C to +105°C

4. Impedancia

La impedancia es otro factor crítico. La mayoría de los sistemas de RF utilizan una impedancia de 50 ohmios, aunque en algunas aplicaciones de video y televisión por cable se emplean 75 ohmios. Asegurarse de que la impedancia del conector coincida con la del sistema evita problemas como la reflexión de la señal y pérdidas adicionales.

La impedancia viene determinada por varios factores uno de los más importantes siendo los materiales usados para el conector: el latón con una película de oro, por ejemplo, tiene mejor conductividad que un conector hecho de acero inoxidable.

5. Tipo de Acoplamiento

El mecanismo de acoplamiento influye tanto en la facilidad de uso como en la estabilidad de la conexión. Algunos de los tipos de acoplamiento más comunes son:

• Rosca: Los conectores como los SMA y N utilizan un sistema de rosca que garantiza una conexión segura, ideal para aplicaciones donde se requiere robustez mecánica.
• Presión: Los conectores MMCX o SMB son populares en aplicaciones compactas y permiten conexiones rápidas.
• Acoplamiento a presión con enclavamiento: Los conectores como los SMPM ofrecen alta densidad y son útiles en aplicaciones de alto rendimiento con restricciones de espacio.

6. Tamaño y Espacio Disponible

En aplicaciones modernas, especialmente en dispositivos portátiles o integrados, el espacio es un recurso limitado. Los conectores como SMPM y MMCX son opciones excelentes debido a su tamaño reducido y capacidad para operar en frecuencias altas.

Además, muchos conectores tienen derivados para añadir características adicionales para facilitar el montaje (número de agujeros, revestimiento para facilitar la inserción, montaje por presión, …)

Soluciones en conectores de RF para diferentes sectores

Dada la amplia gama de conectores de RF, existen fabricantes de conectores especializados en conectores de RF o, únicamente, en una parte de la gama de conectores RF.

Así, por ejemplo, Samtec ofrece soluciones de alta precisión en conectores y ensamblajes de RF para diversas aplicaciones con mucho foco en la integridad de señal. Entre sus productos más destacados se encuentran:

• Conectores de Alta Frecuencia: Diseñados para soportar frecuencias de hasta 110 GHz, incluyen opciones como los conectores de 1.00 mm y 1.85 mm.
• Cables Ensamblados  de Baja Pérdida: Estos cables combinan alta flexibilidad con baja pérdida, optimizando el rendimiento en sectores como telecomunicaciones, defensa y sistemas de prueba.
• Conectores de Alta Densidad: Productos como los SMPM permiten integraciones compactas y de alto rendimiento en entornos exigentes.

La oferta de Samtec también incluye soluciones personalizables para adaptarse a necesidades específicas, con opciones en cables coaxiales, micro-coaxiales y adaptadores.

Bulgin se enfoca en proporcionar conectores RF estándar robustos y resistentes al medio ambiente. Sus productos destacan por su durabilidad y relación calidad precio, siendo ideales para aplicaciones en de comunicaciones, radar, instrumentación. Características clave incluyen:

Yamaichi Electronics ofrece las series FAKRA y miniFAKRA, diseñadas específicamente para aplicaciones en la industria automotriz y de telecomunicaciones:

• FAKRA: Conectores estándar ampliamente utilizados en aplicaciones automotrices para GPS, antenas y sistemas de infoentretenimiento. Ofrecen una construcción robusta, colores codificados para facilitar la identificación y un rendimiento consistente hasta 6 GHz.

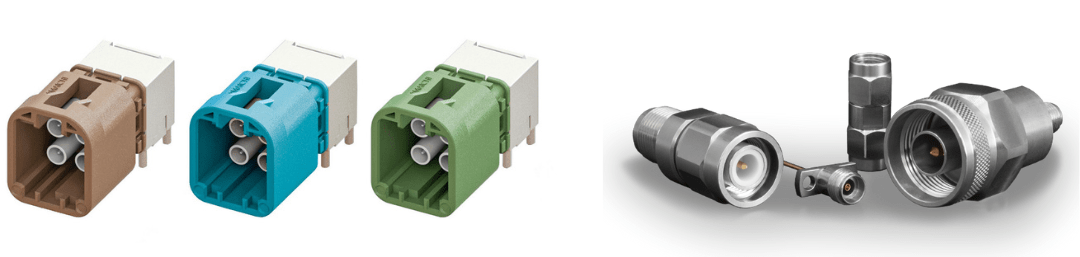

• miniFAKRA: Diseñados para ofrecer un tamaño más compacto (hasta un 80% menos espacio que FAKRA estándar) sin comprometer la calidad de la conexión. Son ideales para sistemas de radar avanzados y aplicaciones donde el espacio es crítico.

Encuentra el conector de RF perfecto con TC Componentes

Seleccionar el conector de RF adecuado es un proceso crítico que requiere un análisis cuidadoso de las especificaciones del sistema, las condiciones de operación y las necesidades particulares de cada aplicación. La elección errónea puede derivar en fallos de rendimiento, incompatibilidades mecánicas y costos adicionales en el largo plazo.

Con tantas opciones disponibles en el mercado, desde conectores y cableados de alta precisión como los de Samtec, robustos como los de Bulgin, hasta las soluciones específicas para automoción de Yamaichi Electronics, el acompañamiento técnico de expertos se vuelve indispensable. En este sentido, TC Componentes ofrece un servicio personalizado para ayudarte a identificar y seleccionar el conector de RF perfecto para tu proyecto, garantizando el mejor equilibrio entre rendimiento, fiabilidad y coste.

No dejes nada al azar en tus aplicaciones críticas. ¡Contacta con TC Componentes! Nuestro equipo de expertos está listo para asesorarte y ayudarte a encontrar la solución perfecta para tus proyectos. Puedes usar el formulario del pie o los datos de contacto que encontrarás aquí debajo.
