El nuevo Reglamento Europeo de Baterías cambiará la forma de diseñar los battery packs

Resumen

• El Reglamento Europeo de Baterías (UE 2023/1542), con plena aplicabilidad a partir del 18 de febrero de 2027, transforma el diseño de los battery packs al introducir la reparabilidad y la trazabilidad como factores obligatorios.
• El artículo 11 de la normativa exige que el usuario final pueda extraer y sustituir la batería de forma sencilla y segura, utilizando únicamente herramientas de uso común y sin dañar el producto.
• Esta regulación fuerza el abandono de los diseños soldados e integrados tradicionales en favor de arquitecturas modulares, lo que exige conectores que soporten miles de ciclos de conexión y toleren desalineaciones manuales.
• El mercado resuelve esta exigencia mediante tres tecnologías principales: conectores flotantes (como Amphenol) para alta potencia, conectores de muelle o pogo pins (como Yokowo) para dispositivos portátiles, y sistemas de potencia para tarjetas o backplane (como Samtec).
• La responsabilidad del cumplimiento recae directamente en el fabricante del equipo, quien debe seleccionar y justificar la ingeniería de interconexión adecuada, ya que la Unión Europea no proporciona una lista de componentes homologados

¿Qué cambia el reglamento UE2023/1542?

Cuando pensamos en el diseño de un battery pack, normalmente vienen a la cabeza conceptos como densidad energética, capacidad, autonomía o gestión térmica.

Sin embargo, el Reglamento Europeo de Baterías (UE 2023/1542) introduce un nuevo factor que probablemente condicionará muchos diseños durante los próximos años:

la reparabilidad y la trazabilidad de las baterías.

En agosto de 2023 entró en vigor el Reglamento (UE) 2023/1542, la legislación más ambiciosa que la Unión Europea ha aprobado hasta la fecha sobre baterías. Su plena aplicabilidad se fijó para el 18 de febrero de 2027, y su alcance va mucho más allá del etiquetado o el reciclaje: afecta directamente a cómo se diseñan los productos que incorporan baterías y, por extensión, a cómo se conectan.

Para los ingenieros de producto, diseñadores de hardware y equipos de compras que trabajan con baterías —desde dispositivos portátiles hasta sistemas de almacenamiento de energía industrial—, este reglamento es un cambio de escenario real que conviene entender antes de que los plazos aprieten.

Qué dice la regulación y por qué afecta a los conectores

El artículo 11 del Reglamento es el más relevante para el diseño de producto: establece que cualquier producto con batería comercializado en la UE debe permitir que el usuario final —no solo un técnico especializado— pueda retirar y sustituir la batería de forma sencilla. Si se necesitan herramientas, estas deben ser herramientas de uso común, no propietarias. Y la operación no puede dañar ni la batería ni el producto.

Esto tiene una consecuencia directa en el conector de batería: ya no puede ser un componente pensado solo para el montaje de fábrica o para intervenciones de taller. Tiene que soportar ciclos de conexión y desconexión por parte del usuario, ser fácilmente accesible, ser seguro al tacto, y tolerar la imprecisión de alineación inherente a una conexión manual. En muchos diseños actuales, el conector de batería no cumple ninguna de estas condiciones.

La regulación no menciona conectores específicos, pero sí impone requisitos de usabilidad, seguridad y mantenibilidad que solo se pueden satisfacer con conectores correctamente seleccionados para ese fin.

Del battery pack solado a la modularidad

Durante años el objetivo de diseño de baterías ha sido doble: aumentar masivamente la densidad energética (esto ha sido, sobretodo, química e ingeniería de materiales) y bajar el coste por Wh almacenado. Para conseguir reducciones de coste, se han priorizado diseños soldados, con la electrónica integrada… Este enfoque ofrece un excelente coste y elevada robustez, pero presenta inconvenientes importantes cuando es necesario reparar una batería: si una parte falla, muchas veces resulta necesario sustituir el conjunto completo. O hay que tener una electrónica prevista para tolerar fallos parciales.

Con la nueva regulación, cada vez cobra más importancia una arquitectura diferente, que priorice la sustitución, el mantenimiento y reparación, la reutilización, … Esto lleva, inevitablemente a una arquitectura modular, con módulos fácilmente remplazables y afecta directamente a la forma en la que deben diseñarse las conexiones eléctricas: ya no se puede soldar.

Qué cambia en la práctica para el diseñador

Hay tres vectores de cambio concretos que el artículo 11 introduce en el diseño de producto:

Ciclos de mating. Un conector pensado para 10 ciclos de conexión —perfectamente suficiente en un entorno de producción— es insuficiente si el usuario final va a reemplazar la batería varias veces a lo largo de la vida del producto. Muchos conectores B2B o W2B estándar tienen durabilidades de 10 ciclos o menos como directriz de diseño. La nueva regulación empuja hacia conectores con durabilidades de miles o decenas de miles de ciclos.

Facilidad de mating sin herramientas especiales. La conexión debe poder hacerse —y deshacerse— de forma intuitiva, sin esfuerzo excesivo, con confirmación clara de acoplamiento correcto (tacto, clic sonoro). El diseño debe absorber desalineaciones razonables sin que el usuario tenga que forzar la inserción.

Seguridad al contacto. En baterías de tensiones elevadas, la protección finger-proof (IP2XB o superior) en la interfaz de potencia no es opcional: es un requisito de seguridad que protege al usuario durante la operación de sustitución.

¿Qué debe ofrecer ahora un conector para baterías?

Así, un conector para un battery pack moderno ya no debe limitarse a conducir corriente. También debe facilitar:

• el montaje automatizado;
• el mantenimiento;
• la sustitución de módulos;
• la tolerancia a desalineaciones;
• la resistencia frente a vibraciones;
• miles de ciclos de conexión;
• una resistencia de contacto extremadamente baja.
• el paso de señal junto con el de corriente.

En otras palabras, el conector pasa de ser un componente «pasivo» a convertirse en un elemento crítico de la arquitectura del sistema.

No todas las conexiones dentro de una batería son iguales

Tres escenarios, tres tecnologías de conector

El rango de aplicaciones que cubre el reglamento es amplio: va desde una pulsera wearable de actividad física hasta un módulo de batería de un sistema de almacenamiento de energía industrial. No existe un único tipo de conector que resuelva todos los casos. A continuación describimos tres tecnologías diferenciadas, con sus casos de uso naturales.

Para sistemas modulares de alta potencia: Floating Mate de Amphenol Industrial

En arquitecturas de rack o armario donde los módulos de batería se insertan y extraen como cajones —los llamados battery drawers o power shelves—, el reto no es solo eléctrico sino también mecánico: el conector debe acoplarse de forma repetible sin que el operario tenga que alinear manualmente dos piezas dentro de un espacio reducido.

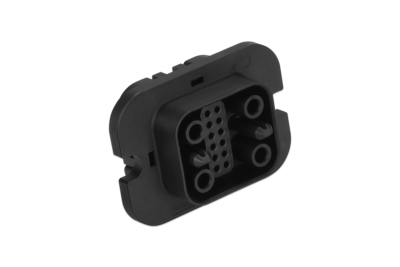

La serie Floating Mate de Amphenol Industrial está diseñada específicamente para este escenario. Es un conector híbrido de alta corriente que combina contactos de potencia en alta tensión y posiciones de señal de baja tensión en un único punto de conexión. Su concepto de acoplamiento flotante absorbe las variaciones de alineación típicas de rieles y estructuras de bastidor, permitiendo una inserción repetible sin manejo manual de cables ni conectores individuales.

Características principales:

• Hasta 120 A por contacto de potencia, diseñado para 1.000–1.500 VDC
• Tecnología de contacto RADSOK® para rendimiento eléctrico estable bajo ciclos repetidos
• Interfaz de potencia con protección finger-proof IP2XB
• Posiciones first-mate / last-break para secuenciación de acoplamiento controlada (puesta a tierra o interlocks)
• Múltiples layouts (2+12, 4+12, 4+12 Mini) para distintas combinaciones de potencia y señal
• Rango de temperatura: −40 °C a +125 °C
• Referenciado en UL 4128, TÜV 2PfG2740 e IEC 61984

Es la solución indicada para sistemas de almacenamiento de energía (ESS), plataformas electrificadas industriales y cualquier arquitectura modular donde la mantenibilidad en campo es un requisito de diseño.

Flyer FloatingMate de Amphenol

Ir al centro de descarga

Para dispositivos portátiles y productos de consumo: Spring Connectors (pogo pins) de Yokowo

En el extremo opuesto del espectro —dispositivos de mano, wearables, terminales industriales portátiles, dispositivos médicos o de consumo—, el conector de batería tiene que resolver un problema diferente: espacio mínimo, acceso directo del usuario, alta durabilidad de ciclos y una experiencia de conexión que no requiere ninguna habilidad especial.

Los Spring Connectors (pogo pins) de Yokowo son la tecnología de referencia para este tipo de aplicaciones. El principio de funcionamiento es simple: un pin de muelle cargado que hace contacto por compresión directa. No hay rosca, no hay enclavamiento, no hay necesidad de alinear con precisión milimétrica. Se empuja y se conecta.

Yokowo lleva más de 35 años desarrollando esta tecnología y es el mayor fabricante mundial de conectores de este tipo, con un catálogo estándar de más de 400 referencias y capacidad de personalización para geometrías, alturas de trabajo, número de pines y formatos de soldadura (SMT, THT, right angle).

Características relevantes para aplicaciones de batería bajo el Reglamento (UE) 2023/1542:

• Durabilidad de hasta 100.000 ciclos — muy por encima de los requisitos de cualquier escenario de sustitución de batería por el usuario
• Corriente: versiones estándar de 3 A, 5 A, 10 A y 15 A por pin; combinables para aplicaciones de mayor potencia
• Protección: hasta IPX7 en versiones con O-ring
• Absorción de desalineación y tolerancias de montaje gracias a la estructura flotante
• Resistencia a golpes y vibraciones — la estructura de muelle mantiene el contacto incluso si el dispositivo se cae
• Alturas de trabajo desde 2,05 mm hasta 8,75 mm; paso de 2 mm a 3 mm
• Rango de temperatura: −40 °C a +85 °C
• Montaje SMT compatible con líneas de ensamblaje automatizado

Para el diseñador que necesita que el usuario final pueda reemplazar una batería sin herramientas y sin posibilidad de error, el pogo pin es frecuentemente la respuesta más directa y económica. También es una excelente propuesta para robots móviles (tipo AGVs), dado que el contacto se hace con muelle y el propio robot puede ir a la estación de carga, logrando una conexión a ciegas (que se puede reforzar con imanes).

Catálogo de conectores pin pogo Yokowo

Aplicaciones conectores pin pogo

Ir al centro de descarga

Para aplicaciones de backplane y potencia en placa: Power Mate® y EXTreme Ten60Power™ de Samtec

Hay una tercera categoría de aplicaciones donde la batería no es sustituible por el usuario en el sentido de «abres una tapa y la sacas», sino que el equipo está diseñado como un sistema modular donde las tarjetas o módulos —que pueden incluir celdas de batería— se insertan y extraen de un backplane. En este escenario, el conector de potencia entre el módulo y el backplane es el elemento crítico.

Samtec ofrece dos familias especialmente relevantes para este tipo de arquitecturas:

Power Mate® y Mini Mate® son sistemas de conectores aislados board-to-board con contactos individualmente protegidos (individually shrouded). Esto significa que cada contacto tiene su propia carcasa aislante, lo que elimina el riesgo de cortocircuito entre contactos adyacentes durante la inserción o extracción —especialmente importante en aplicaciones donde el usuario realiza la operación—. Están disponibles en paso de 4,19 mm (Power Mate®) y 2,54 mm (Mini Mate®), con corriente máxima de 9,3 A y tensión hasta 566 VDC (Power Mate®) o 5,9 A y hasta 990 VDC (Mini Mate®).

EXTreme Ten60Power™ sube la potencia considerablemente: hasta 60 A por contacto de potencia y 300 VAC / 424 VDC máximo, con un perfil bajo de 10 mm optimizado para orientación en ángulo recto. La familia permite hasta 20 contacto de potencia DC o 12 AC, combinables con hasta 40 pines de señal en el mismo conector. Está diseñado para aplicaciones de media placa o backplane donde la densidad de potencia es un requisito crítico. Incluye opción de hot plug para extracción e inserción con el sistema energizado, lo que facilita el diseño de sistemas de alta disponibilidad donde los módulos de batería se sustituyen sin apagar el equipo.

Características de la familia EXTreme Ten60Power™:

• Hasta 60 A por contacto de potencia
• Tensión máxima: 300 VAC / 424 VDC
• Perfil bajo de 10 mm en orientación right-angle
• Combinación de potencia y señal (hasta 40 pines de señal, 3,3 A máx.)
• Opciones AC-DC, split power y potencia mixta
• Opción de press-fit tails para terminación de placa sin soldadura
• Opción de hot plug
• Aplicaciones coplanares y perpendiculares (mid-board y backplane)

Samtec Rugged Power Design Guide

Ir al centro de descarga

Cómo encajan estas tecnologías con los requisitos del Reglamento

El Reglamento (UE) 2023/1542 no prescribe tecnologías concretas, pero los requisitos del artículo 11 se traducen en criterios de selección muy concretos para el conector:

• Durabilidad de ciclos suficiente para la vida útil del producto: los pogo pins de Yokowo (hasta 100.000 ciclos) y las series de Samtec y Amphenol están diseñados para ciclos repetidos, muy por encima de los conectores de montaje de fábrica.
• Facilidad de acoplamiento sin precisión milimétrica: las estructuras flotantes (Amphenol Floating Mate, pogo pins de Yokowo) absorben la desalineación del usuario.
• Seguridad al contacto: la protección IP2XB del Amphenol Floating Mate y los contactos individualmente aislados del Power Mate® de Samtec impiden el contacto accidental con partes bajo tensión.
• Confirmación de acoplamiento: los sistemas con guías mecánicas y enclavamiento de los conectores de Amphenol y Samtec dan al operario una referencia clara de que la conexión está completa.
• Herramientas comunes: ninguna de estas tres familias requiere herramientas propietarias para la conexión o desconexión.

Una tendencia que probablemente veremos en los próximos años

El Reglamento Europeo de Baterías no obliga a utilizar un tipo concreto de conector.

Lo que sí hace es impulsar un cambio de paradigma.

Cada vez veremos más diseños con:

• módulos reemplazables;
• mantenimiento simplificado;
• automatización del montaje;
• menos soldaduras permanentes;
• arquitecturas modulares;
• mayor digitalización mediante el Battery Passport.

Todo ello incrementará la importancia de la interconexión eléctrica como parte del diseño del sistema, y no como un componente secundario.

¿Cómo puede ayudarte TC Componentes?

Una de las dificultades reales de adaptar un diseño al Reglamento (UE) 2023/1542 es que no existe una lista de conectores homologados: la responsabilidad recae sobre el fabricante del equipo, que debe demostrar que su diseño cumple los requisitos de usabilidad y seguridad definidos en el artículo 11. Eso significa que la selección del conector correcto —con la durabilidad adecuada, la protección apropiada y la experiencia de usuario que exige la regulación— es una decisión de ingeniería que tiene impacto regulatorio directo.

En TC Componentes ayudamos a ingenierías y fabricantes a seleccionar la arquitectura de conexión más adecuada para cada aplicación. Nuestro catálogo incluye soluciones complementarias para diferentes necesidades dentro de un battery pack:

• Floating Mate™ de Amphenol para conexiones flotantes entre módulos y electrónica, capaces de absorber desalineaciones y simplificar el montaje.
• Pin Pogo de Yokowo, ideales para interfaces de carga, diagnóstico, mantenimiento y aplicaciones de contacto repetitivo, con capacidades de corriente de hasta 15 A por contacto.
• Sistemas Rugged Power de Samtec, diseñados para distribución de potencia de alta densidad en backplanes, módulos de batería y sistemas de almacenamiento energético.

No se trata de encontrar «el mejor conector», sino de elegir la tecnología de interconexión que mejor responda a los requisitos eléctricos, mecánicos y de mantenimiento de cada proyecto.
