La importancia de los contactos electrónicos: ¿qué hace a Tiger Eye o Radsok especiales?

Uno de los elementos clave en cualquier conector son los contactos electrónicos, normalmente definidos por la parte hembra del conector. La calidad del contacto definirá parámetros electromecánicos claves como la resistencia eléctrica, la intensidad que toleran, la resistencia y robustez mecánicas, el número de ciclos de conexión – desconexión que acepta el conector,  tolerancia a vibraciones, …

A veces habrás oído a los ingenieros de SAMTEC hablar de Tiger Eye o Tiger Claw o a los ingenieros de Amphenol hablar de Radsok en los conectores circulares de potencia. Son marcas propias de tecnologías patentadas de contactos, hasta tal punto es la importancia.

Tecnología de contactos electrónicos Tiger Eye, Tiger Claw y Tiger Beam de SAMTEC

De sobras es conocido que una de las grandes ventajas de SAMTEC es su flexibilidad y tecnología. En el caso de los contactos electrónicos, esto no es menos.

Como vemos en la imagen anterior (cortesía de SAMTEC), un conector aparentemente muy parecido, puede tener grandes diferencias internas. En este caso, vemos tres tipos de contactos en el zócalo (conector hembra) y ya se intuye que las características de los diferentes contactos no serán las mismas. En la imagen vemos las tres tecnologías principales de contactos electrónicos de SAMTEC: Tiger Eye (a la izquierda), Tiger Claw (central) y Tiger Baam (derecha). La principal diferencia entre ellas radica en el número de puntos de contacto.

Otra característica comúnmente ignorada es el tipo de material con el que se fabrica el contacto. Lo aconsejable es siempre que los contactos hembra sean de una aleación suficientemente flexible como para asegurar la presión constante con la superficie del pin macho (evitando micro-cortes o pérdidas de señal en el contacto) y a su vez pueda recuperar la forma original tras varios ciclos de inserción/desinserción. Un metal demasiado rígido acabará deformándose y comprometiendo la calidad del contacto. SAMTEC fabrica siempre la mayoría de sus contactos hembra en Bronce fosforoso (Phosphor Bronze), mucho más fiable en cuanto a prestaciones que los contacto de latón habituales en conectores de menor coste.

Tiger Beam

Tiger Beam es la tecnología más económica y, digamos, simple de SAMTEC. Consiste en una pestaña que se flexiona al conectarse el pin macho y así establece un único punto de contacto. Es la solución más económica, ideal para entornos con muy poca vibración y con un número muy bajo de ciclos de conexión-desconexión (en entornos con vibración, es el conector más sensible a la corrosión por fretting).

Puedes ver el sistema de conexión Tiger Beam en este vídeo:

Tiger Claw

Tiger Claw añade un segundo punto de contacto con el pin. Consiste en dos pestañas móviles (muelles) que establecen dos puntos de contacto. Es una tecnología que ya empieza a ser usada en entornos más hostiles, con mayor vibración… Permite establecer un contacto de alta calidad incluso en perfiles muy bajos, donde Tiger Beam se quedaría corto.

Puedes ver el sistema de conexión Tiger Claw en este vídeo:

Tiger Eye

Tiger Eye es el sistema para entornos hostiles de SAMTEC, el contacto de alta gama. Consiste en un tercer punto de contacto, a veces con pines torneados. Es el contacto por antonomasia de entornos hostiles, soporta la vibración, altos ciclos de conexión – desconexión.. Para esos casos donde el contacto no puede fallar.

Además de los contactos electrónicos aquí descritos, SAMTEC tiene una amplia gama de contactos, todos basados en el mismo principio: cuantos más puntos de contacto, más robusto, menor resistencia… pero también con un coste algo mayor. Según la aplicación, podremos aconsejarte un tipo de contacto u otro y asegurarnos que consigues sacar el máximo partido a tu electrónica al coste adecuado.

¿Qué es la tecnología de contactos electrónicos Radsok de Amphenol?

La tecnología Radsok de Amphenol es una tecnología de contactos electrónicos para conectores de alta potencia, como los Surlok o Powerlok tan conocidos en el mercado. Según la definición de Amphenol es es un «sistema de contacto patentado que incorpora una rejilla hiperbólica de hilos de aleación trenzados de alta conductividad».

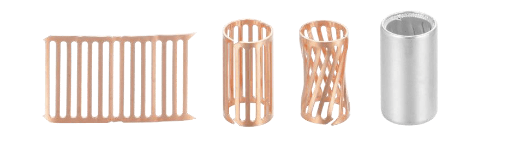

Esta rejilla permite que al insertar el pin (en este caso cilíndrico siempre) haya 2 grandes ventajas: múltiples puntos de contacto (en la parte «estrecha» del hiperboloide) y el propio diseño hace de muelle asegurando que este contacto es muy estable y aumentando el número de ciclos de conexión-desconexión que tolera el conector. Estas dos ventajas se traducen en una ventaja eléctrica muy claro: muy baja resistencia, lo cual permite, para un mismo tamaño de contacto pasar más potencia o un menor tamaño de contacto (más económico) para la misma potencia, como se puede ver en la tabla siguiente:

Radsok es una tecnología prácticamente ubicua en los conectores circulares de potencia de Amphenol, así que podrás disfrutar de todas sus ventajas al elegir un conector de Amphenol. Existen variantes de Amphenol en función del tamaño del contacto, entorno más o menos hostil…

Conclusión

Hemos visto como conectores aparentemente «iguales» pueden ser muy diferentes entre sí y dar resultados electromecánicos muy variados. La elección de contacto determina su rendimiento y este determina muchas características electromecánicas. Es muy importante asegurarse de tener los contactos apropiados a la aplicación y al coste buscados.

En TC Componentes podemos ayudarte a elegir el conector y contacto adecuados. Contáctanos usando el formulario de contacto aquí debajo.
