¿Qué son los conectores IDC? Funcionamiento y Aplicaciones

Los conectores IDC (Insulation Displacement Connectors o Conectores de desplazamiento del aislante) son una solución ampliamente utilizada en sistemas electrónicos e industriales por su capacidad de ofrecer conexiones rápidas, seguras y sin necesidad de desforrar los cables y conductores. Gracias a su practicidad y rapidez de montaje, han ganado popularidad en múltiples sectores donde la eficiencia y la fiabilidad son clave.

En este artículo te explicamos qué son los conectores IDC, sus principales ventajas, aplicaciones, cómo elegir el modelo adecuado y consejos para su instalación y mantenimiento.

¿Qué es un conector IDC?

Los conectores IDC permiten unir cables conductores a terminales o placas de circuito impreso (PCB) mediante un sistema que no requiere retirar el aislamiento del cable. Este contacto se logra gracias a pequeñas cuchillas metálicas dentro del conector que atraviesan el aislamiento y hacen contacto directo con el conductor interno. Una vez conseguido ese contacto, la cuchilla se suelda en frío al cobre del conductor, logrando una conexión hermética sumamente fiable. Así lo demuestran los millones de conectores instalados desde su origen en los años 70 en una gran variedad de aplicaciones

Aunque inicialmente esta tecnología se pensó y diseñó para su aplicación en cables de hilo rígido (1 solo conductor) pronto se demostró que era también adecuada para los conductores multifilares..

Por su fácil instalación, este método no solo ahorra tiempo, sino que también asegura una conexión eléctrica firme y duradera, lo que los hace ideales para entornos donde la fiabilidad es crítica.

Ventajas del conector IDC frente a otras soluciones

Las principales ventajas de los conectores IDC son:

• Instalación rápida: No es necesario pelar los cables, lo que agiliza el montaje. Basta con presionar el conector al cable.
• Alta fiabilidad: Ofrecen conexiones sólidas incluso en entornos con vibración o movimiento constante.
• Compatibilidad: Funcionan con cables planos o redondos de diferentes calibres. Incluso empiezan a aparecer conectores IDC circulares.
• Reducción de costos: Simplifican el proceso de ensamblaje, optimizando el tiempo de producción,y no precisan de utillajes y maquinaria especialmente sofisticada
• Gran versatilidad: Están disponibles en diversas configuraciones para adaptarse a múltiples necesidades, admiten gran variedad de paso (pitch) desde 0,635mms. a 5,08mms.
• Mayor robustez: Los conectores de cables IDC suelen incorporar características como clips retenedores, pestañas de expulsión, codificadores y polarizadores, lo que mejora la robustez del conjunto

Aplicaciones comunes de los conectores IDC

Los conectores IDC se utilizan en una gran variedad de industrias gracias a su eficiencia:

• Ascensores y elevadores es una de las grandes aplicaciones, dado que los conectores son fáciles de instalar en campo, justo en el lugar adecuado.

• Electrónica de consumo: Equipos como computadoras, impresoras y electrodomésticos.
• Automoción: Sistemas eléctricos y de sensores en vehículos.
• Telecomunicaciones: Equipos de red y transmisión de datos.
• Industria: Maquinaria, sistemas de automatización y control industrial.

Consejos para elegir el conector IDC adecuado

Para garantizar un buen rendimiento en tu proyecto, considera estos aspectos al seleccionar un conector IDC:

1. Tipo de cable: Verifica si el conector es compatible con tu cable (plano o redondo), y especialmente su calibre o sección, esto determinará el tamaño y abertura de las cuchillas.
2. Número de contactos: Elige un conector con el número exacto de pines necesario.
3. Materiales: Preferiblemente deben elegirse conectores fabricados con metales como bronce fosforoso o acero inoxidable para mayor durabilidad.
4. Condiciones de uso: Considera el rango de temperatura y entorno donde operará el conector.
5. Certificaciones: Asegúrate de que cumplan con las normativas técnicas del sector (como UL, RoHS, etc.).

Pasos para la instalación de un conector IDC

Instalar un conector IDC es sencillo, pero es importante seguir los pasos correctamente para asegurar una conexión óptima:

1. Preparación: Coloca el cable en la posición adecuada dentro del conector.
2. Inserción: Utiliza una herramienta de prensado o aplicador para forzar el cable dentro del conector.
3. Verificación: Asegúrate de que el cable esté bien asentado y que las cuchillas hayan realizado el contacto con el conductor.
4. Prueba de conexión: Verifica la continuidad eléctrica antes de poner en funcionamiento el sistema.

Mantenimiento y durabilidad

Aunque los conectores IDC requieren poco mantenimiento, se recomienda:

• Realizar inspecciones periódicas.
• Evitar someterlos a cargas excesivas.
• Almacenarlos en ambientes secos y sin polvo.
• Reemplazarlos si muestran signos de desgaste o corrosión.

Tendencias y evolución de los conectores IDC

La tecnología de conectores IDC sigue avanzando para adaptarse a nuevas necesidades:

• Miniaturización: Diseños más compactos para dispositivos electrónicos pequeños. Así, por ejemplo, cada vez los pasos son más pequeños y ya se ven pasos de menos de 1.5mm.
• Materiales de alto rendimiento: Plásticos resistentes al calor y metales de alta conductividad.
• Conectores inteligentes: Algunos modelos integran sensores o sistemas de monitoreo en tiempo real.

Conclusión

Los conectores IDC son una solución eficiente, económica y fiable para una gran variedad de aplicaciones electrónicas e industriales. Su facilidad de instalación, junto con su robustez, los convierte en una opción ideal tanto para proyectos profesionales como para desarrollos personales.

Al elegir un conector IDC, asegúrate de contar con un proveedor fiable que ofrezca productos certificados y adaptados a los requerimientos de tu aplicación. Una buena elección puede marcar la diferencia en el rendimiento y la durabilidad de tu sistema.

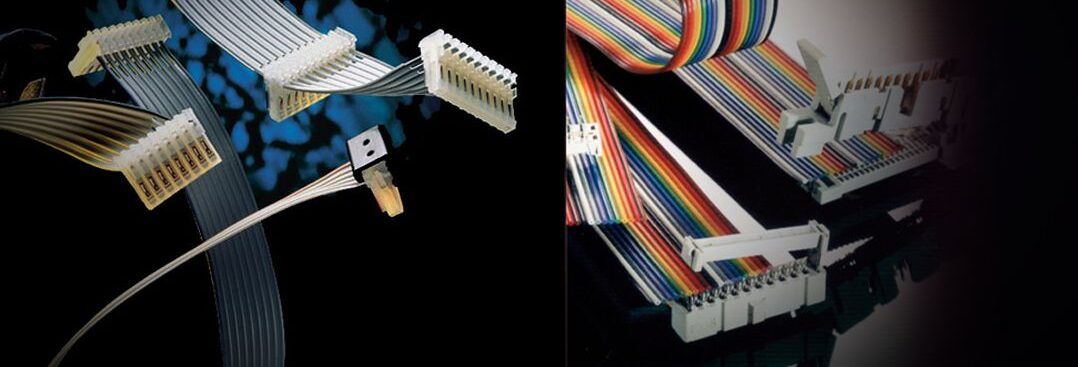

En TC Componentes, contamos con una amplia oferta de soluciones en conectores IDC, con marcas líderes como la familia Mas Con de Pancon, la Eco-Tronic de Stocko o soluciones más específicas de Samtec o Amphenol, diseñadas para satisfacer las necesidades más exigentes de nuestros clientes. Si está desarrollando un proyecto que requiere una conexión electrónica rápida y fiable, no dude en contactarnos. Nuestro equipo de expertos estará encantado de asesorarle y ofrecerle la solución más adecuada para su aplicación.

Si necesitas ayuda para elegir el más adecuado para tu aplicación, ¡nuestro equipo técnico está a tu disposición! Puedes usar el formulario del pie o los datos de contacto
