Conectores de Audio Profesional y Cables XLR: Cómo Evitar Problemas en la Instalación de Sonido e Iluminación

La instalación de sistemas de audio profesional e iluminación para espectáculos es un proceso crítico que puede determinar el éxito o el fracaso de un evento en vivo. La calidad del sonido, la fiabilidad del cableado y la correcta conexión de los dispositivos como los conectores de audio profesional son clave para evitar cortes de señal, interferencias y fallos inesperados.

En este artículo, analizamos los problemas más comunes en la instalación de sistemas de sonido e iluminación, destacando la importancia de usar conectores de audio profesional, conectores XLR y cables XLR profesionales para garantizar un rendimiento óptimo.

Problemas frecuentes en la instalación de sistemas de audio profesional

1. Instrumentos, Micrófonos y Mesas de Sonido

Los instrumentos eléctricos, como guitarras y teclados, transmiten señales analógicas y suelen utilizar cables TS o TRS de 6,35 mm (1/4 pulgadas) y conectores tipo jack o XLR. Los cables TS son no balanceados y se utilizan para señales mono, como guitarras o pedales y, para minimizar el ruido, se busca que sean lo más cortos posible.

En cuanto a los micrófonos profesionales, generalmente emplean conectores XLR de 3 pines, que proporcionan una conexión balanceada, reduciendo el ruido y las interferencias en largas distancias, además de proporcionar una conexión a prueba de tirones. También existen micrófonos inalámbricos, que requieren un sistema de transmisión de radiofrecuencia, lo que implica otro nivel de complejidad en la gestión del espectro y la calidad de la señal.

2. Altavoces y Amplificadores

La conexión entre amplificadores y altavoces requiere cables y conectores de altavoz de alta calidad, capaces de manejar potencias elevadas. Suelen manejar también conectores XLR, aunque recientemente están apareciendo opciones con conectores miniXLR, algo más pequeños y ligeros. Los conectores XLR y miniXLR pueden transmitir tanto audio analógico como digital. El cable, sin embargo, deberá de ser el adecuado para el tipo de señal, analógica o digital y tomar en cuenta las necesidades de velocidad, distancias…

Es muy habitual utilizar “concentradores” de cables, sistemas que permiten pasar de un solo cable a varios cables y viceversa (p.ej. en la salida de una mesa, juntar todos los canales para llevar el sonido a los altavoces). También es común transmitir la potencia necesaria a los altavoces a larga distancia. En ambos casos suele ser necesario utilizar conectores de gran tamaño situados encima del escenario. En este momento, la estética es crítica y se suelen preferir acabados en negro mate que no sean percibidos por el público.

Otra complicación habitual es la interferencia electromagnética, causada por la proximidad de cables de señal con cables de alimentación. Para evitar ruidos no deseados, es recomendable utilizar cables apantallados y mantener rutas de cableado separadas.

3. Pantallas y Equipos de Video

Las pantallas y otros equipos de video ya reciben señal digital y suelen utilizar conexiones HDMI, DVI o SDI, dependiendo de las especificaciones del equipo. Es importante utilizar cables adecuados para garantizar una transmisión de señal de alta velocidad sin pérdida de calidad, como cables DMX, coaxiales o triaxiales.

Además, es fundamental garantizar que la señal de video no sufra latencias o pérdidas, especialmente en eventos en vivo donde el tiempo de respuesta es crítico. La elección de distribuidores y amplificadores de señal adecuados es clave para mantener la calidad visual del espectáculo. El conexionado y cableado debe de soportar dichas velocidades y escasas périddas.

4. Iluminación

Los sistemas de iluminación a menudo utilizan protocolos como DMX512 para el control de luces, que emplean conectores DMX o XLR de 3 o 5 pines. Es crucial utilizar cables específicos para DMX para asegurar una comunicación fiable entre los dispositivos de iluminación.

En muchas de las situaciones, los conectores están a la intemperie, en presencia de polvo, humedad (a veces, incluso salina)… Para ellos, es fundamental contar con componentes capaces de aguantar dichas condiciones. También es clave garantizar que las señales de iluminación lleguen sin interferencias, lo que puede requerir terminadores DMX para evitar reflejos de señal.

La importancia de usar conectores de audio profesional y cables XLR de calidad

Para garantizar una instalación fiable y libre de problemas, es imprescindible optar por cables y conectores diseñados específicamente para entornos profesionales.

3.1. Características de un buen conector de audio profesional

Los conectores de audio profesional deben cumplir con ciertos requisitos para garantizar su durabilidad y calidad de sonido:
✅ Materiales de alta conductividad, como cobre libre de oxígeno.
✅ Diseño robusto y resistente, con carcasa metálica para protección.
✅ Conexión segura y firme, evitando falsos contactos.
✅ Compatibilidad con estándares profesionales, como XLR, TRS o Speakon.

3.2. Ventajas del cable XLR profesional en sistemas de sonido

El cable XLR profesional es el estándar en audio en vivo y grabaciones debido a sus múltiples beneficios:

• Señal balanceada, reduciendo el ruido y las interferencias.
• Conectores XLR de 3 pines, ideales para micrófonos, mesas de mezclas y altavoces activos.
• Construcción reforzada, que soporta el uso intensivo en giras y espectáculos en vivo.

Soluciones Propuestas por TC Componentes

En TC Componentes, en colaboración con nuestros fabricantes, ofrecemos soluciones integrales para abordar estos desafíos:

Amphenol Industrial

Amphenol Industrial ofrece una gama de conectores y conectores cableados diseñados específicamente para aplicaciones de audio e iluminación en entornos exigentes. Sus productos aseguran conexiones seguras y duraderas, minimizando el riesgo de fallos en la línea de señal y mejorando la integridad del sistema. También cuentan con opciones de conectores de alta resistencia para entornos al aire libre y condiciones adversas e, incluso, puede diseñar cableados pre-conectados para tus necesidades más específicas.

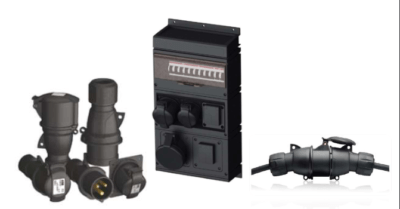

Amphenol dispone de una gama de conectores de potencia totalmente negros, específicos para instalaciones de auditorios, conciertos, evventos… para reducir al máximo su visibilidad.

Cable Perivox de Medikabel

MediKabel, con su cable Perivox, proporciona soluciones de cableado de alta calidad que cumplen con los estándares más exigentes de la industria del audio. Estos cables están diseñados para ofrecer una excelente conductividad y resistencia, asegurando una transmisión de señal clara y sin interferencias. Su gama incluye opciones apantalladas para minimizar interferencias electromagnéticas.

Bulgin

Bulgin ofrece conectores industriales robustos que son ideales para entornos de entretenimiento y ocio, como conciertos y festivales al aire libre. Sus productos están diseñados para resistir condiciones ambientales extremas, proporcionando soluciones seguras y duraderas para la distribución de energía y señales en escenarios y espacios de entretenimiento. Entre sus productos destacados se encuentran conectores herméticos para exteriores y soluciones modulares que permiten configuraciones flexibles.

Conclusión: Conectores de audio profesional y cableado adecuado para evitar problemas en espectáculos

La instalación de sistemas de audio e iluminación para espectáculos requiere conectores y cables de alta calidad para evitar problemas de señal, interferencias y fallos inesperados.

En TC Componentes, ofrecemos una selección de conectores XLR, cables XLR profesionales y conectores de audio profesional diseñados para garantizar un rendimiento óptimo en cualquier entorno. ¡Confía en nosotros para tus necesidades de componentes electrónicos! Puedes usar el formulario del pie o los datos de contacto que encontrarás aquí debajo.
