Retos y soluciones en conectores solares para instalaciones con cable de aluminio

En las instalaciones fotovoltaicas, de la misma manera que los conectores solares, los cables desempeñan un papel crucial para garantizar el correcto funcionamiento, la seguridad y la eficiencia del sistema. Aunque históricamente los cables de cobre han sido los más utilizados debido a su excelente conductividad, el cable de aluminio se ha consolidado como una alternativa viable, especialmente en proyectos a gran escala. Su menor coste, peso reducido y menor atractivo para el robo son algunas de las razones que lo han hecho cada vez más popular en aplicaciones solares.

Tanto el cobre como el aluminio tienen características únicas que determinan su idoneidad según las necesidades específicas del proyecto. Comprender estas diferencias es clave para tomar decisiones informadas y garantizar el éxito a largo plazo de la instalación.

Diferencias principales entre cables de cobre y aluminio

1. Conductividad eléctrica: El cobre es, por naturaleza, un mejor conductor eléctrico que el aluminio, lo que permite que los cables de cobre sean más delgados para transportar la misma cantidad de corriente. A pesar de esto, el aluminio sigue siendo un conductor eficaz y adecuado para aplicaciones de media y baja tensión en instalaciones fotovoltaicas, especialmente cuando se optimiza su diseño y diámetro para las necesidades específicas de cada sistema.
2. Peso: El aluminio es notablemente más ligero que el cobre, lo que simplifica su manejo, transporte e instalación. Aunque la conductividad del aluminio equivale al 61% de la del cobre, su densidad es solo un 30% de la del cobre. En términos prácticos, esto significa que un cable de aluminio, aunque más grueso, pesa la mitad que un cable de cobre diseñado para ofrecer la misma resistencia eléctrica. Esta característica es especialmente relevante en proyectos de gran escala o en aquellos donde se manejan grandes volúmenes de cableado.
3. Coste: El precio del aluminio es considerablemente menor que el del cobre, lo que lo convierte en una solución más económica, especialmente en proyectos donde la longitud del cableado tiene un impacto significativo en el presupuesto. Esta ventaja puede marcar una gran diferencia en instalaciones extensas, como las plantas solares industriales.
4. Durabilidad y resistencia a la corrosión: El cobre tiene una resistencia natural superior a la corrosión, mientras que el aluminio necesita ser tratado específicamente para garantizar su durabilidad. En aplicaciones solares, los cables de aluminio están diseñados y fabricados con recubrimientos y tratamientos que aseguran su resistencia en entornos exteriores exigentes.
5. Atracción para robos. El aluminio, al ser más barato que el cobre, tiene un menor valor de reventa, lo que lo hace menos atractivo para los ladrones. Esto lo convierte en una opción estratégica en ubicaciones donde el robo de materiales es un problema recurrente.

¿Cuándo se utiliza el cable de aluminio?

El cable de aluminio es especialmente útil en sistemas de gran escala, donde la reducción de peso y costos tiene un impacto significativo. Se emplea comúnmente en las conexiones de corriente alterna (AC) hacia los inversores o en tramos largos que conectan la planta solar con la red eléctrica o, incluso, dentro de la propia planta. En estas aplicaciones, el peso ligero del aluminio facilita la instalación de cables de mayor diámetro y reduce costes.

Por otro lado, las conexiones de corriente continua (DC) entre los paneles solares y los inversores suelen realizarse con cables de cobre, ya que estos tramos suelen ser más cortos y requieren una conductividad superior para minimizar las pérdidas.

El papel crítico de los conectores solares en sistemas con aluminio

El uso de cables de aluminio o combinaciones de aluminio y cobre plantea retos específicos, especialmente en los puntos de conexión. Algunos de los problemas más comunes incluyen:

• Expansión y contracción térmica: El aluminio tiene una mayor tasa de expansión y contracción térmica que el cobre, lo que puede provocar el aflojamiento de las conexiones con el tiempo.
• Corrosión galvánica: Cuando el aluminio entra en contacto directo con el cobre, puede ocurrir una reacción química que genera corrosión y deterioro en la conexión.
• Incremento de la resistencia de contacto: Las malas conexiones pueden aumentar la resistencia, reduciendo la eficiencia del sistema y generando riesgos de sobrecalentamiento.

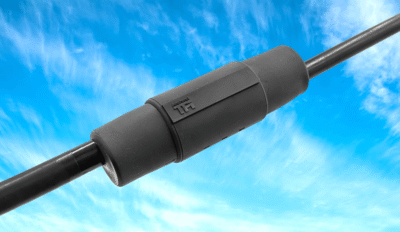

Splices y conectores solares compatibles con cable de aluminio

Para abordar estos desafíos, es fundamental emplear conectores diseñados específicamente para trabajar con cables de aluminio, así como aquellos que permiten la conexión segura entre cables de cobre y aluminio. Este tipo de conectores evitan la corrosión galvánica mediante materiales y recubrimientos especiales, y están diseñados para manejar las diferencias térmicas de ambos conductores, asegurando una conexión duradera y eficiente.

Además, otros componentes del circuito, como las tomas de tierra, también deben ser compatibles con cables de aluminio para evitar incompatibilidades. Por ejemplo, no se deben usar tomas de cobre directamente con cables de aluminio.

Además de conectores específicos para cable de aluminio, los hay que aceptan cables de ambos metales, pudiendo incluso usarse para enlazar ambos tipos de cable y permitiendo sistemas híbridos (cable de aluminio para algunos tramos y de cobre, para allí donde sea necesario). Estos conectores diseñados para cables de aluminio y cobre ofrecen características avanzadas como:

• Contactos optimizados para minimizar la resistencia eléctrica.
• Materiales resistentes a la corrosión para ambientes exteriores exigentes.
• Compatibilidad con los estándares fotovoltaicos internacionales, garantizando la seguridad y el rendimiento a largo plazo.

Contacta con TC Componentes

Elegir los cables, conectores, tomas de tierra y demás elementos adecuados para tu instalación fotovoltaica es esencial para maximizar su eficiencia, seguridad y durabilidad. En TC Componentes, contamos con un equipo de expertos que puede ofrecerte asesoramiento personalizado y soluciones específicas para tus proyectos solares. Desde conectores de la família H4 de Amphenol compatibles cobre-solar hasta bridas con garantía de 20 años de Panduit.

Elegir un conector solar eficiente requiere un balance cuidadoso entre rendimiento y costo. Consultar con expertos en el tema, como TC Componentes y nuestros partners, asegura que cada aplicación utilice los materiales más adecuados para maximizar la durabilidad y funcionalidad del producto. Puedes usar el formulario del pie o los datos de contacto que encontrarás aquí debajo.
