El rol del oro en los pines de conectores: ¿por qué y cuánto oro es necesario?

El uso de oro en la fabricación de los pines de conectores electrónicos es un tema crucial para garantizar su funcionalidad y durabilidad, especialmente en aplicaciones críticas. A continuación, exploramos por qué este material es esencial, qué factores considerar al determinar su uso, y las opciones disponibles en el mercado.

La importancia del recubrimiento de los pines de conectores

El oro se usa, sobre todo, en aplicaciones de baja tensión, baja corriente y alta precisión. La principal razón para usar oro en los conectores de placa es su capacidad para prevenir fallos debido a la corrosión y garantizar un contacto fiable por su robustez. Este metal precioso ofrece ventajas únicas:

1. Resistencia a la corrosión: El oro no se oxida ni reacciona con el aire o contaminantes comunes, lo que lo hace ideal para ambientes hostiles o de alta humedad.
2. Baja resistencia de contacto: Facilita la transmisión de señales con pérdidas mínimas, crucial para sistemas electrónicos sensibles o de alta precisión.
3. Durabilidad en ciclos altos: La resistencia al desgaste del oro permite que los conectores soporten múltiples ciclos de conexión y desconexión sin comprometer el rendimiento.

Sin embargo, estas propiedades vienen con un costo considerable, ya que el oro es caro y escaso. Esto hace necesario optimizar su uso en cada aplicación para equilibrar el rendimiento con los costos.

Tipos de recubrimiento en de pines de conectores

El oro se aplica mediante un proceso de recubrimiento o plating, donde una fina capa del metal cubre el área del contacto eléctrico. La funcionalidad y el grosor de este recubrimiento varían dependiendo de las necesidades del diseño y el uso del conector:

1. Espesor del recubrimiento:
   • “Flash” de oro (menos de 3 micro pulgadas): Se utiliza en aplicaciones de baja exigencia: muy pocos ciclos de conexión-desconexión, sin vibración, ambiente seco sin agentes agresivos, temperatura estable…
   • 10-30 micro pulgadas: Este rango es común y suficiente para muchas aplicaciones estándar.
   • Más de 30 micro pulgadas: Se emplea en sistemas de alta fiabilidad y ambientes agresivos, aunque implica costos más altos.

   Seleccionar un espesor adecuado evita el desgaste prematuro y asegura un contacto estable en ciclos repetitivos.

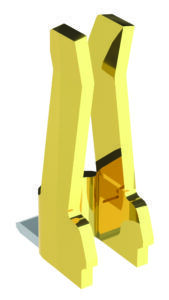

2. Áreas específicas de recubrimiento: Para reducir costos, se usa el oro únicamente en las partes críticas del pin del conector, como los puntos de contacto, mientras que otras áreas, como las de soldadura, pueden recubrirse con materiales más baratos como estaño.

Alternativas y combinaciones

Dado el costo del oro, las soluciones híbridas o alternativas han ganado popularidad:

1. Recubrimiento selectivo:
   Esta técnica combina oro en las áreas de contacto con estaño en las áreas de soldadura. Esto equilibra la fiabilidad con la economía al aprovechar las propiedades de cada material. El oro asegura una conexión duradera, mientras que el estaño proporciona buena soldabilidad y reduce costos.
2. Plating de estaño:
   El estaño es significativamente más económico, pero tiene limitaciones en aplicaciones de alta velocidad (el estaño introduce más ruido que el oro)  y entornos corrosivos, ya que es propenso a oxidarse. Además, el estaño puede producir barbas o filamentos (tin whiskers, en inglés) lo que lo hace inadecuado para conectores con menos de 1mm de espacio entre pines.Es ideal para aplicaciones donde el costo es prioritario y la durabilidad no es un factor crítico.
3. Innovaciones en materiales base y barreras de difusión:
   Tecnologías como aleaciones de níquel con aditivos mejoran la resistencia a la corrosión y prolongan la vida útil del recubrimiento, mitigando el impacto de la migración del metal base hacia la superficie.

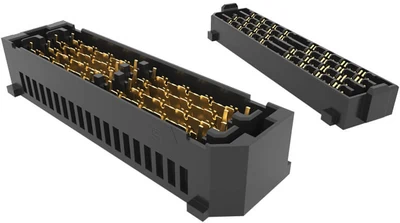

Samtec ofrece una amplia gama de pines de conectores con recubrimientos especializados, desde oro hasta soluciones híbridas optimizadas para diferentes aplicaciones. Puedes ampliar información sobre los recubrimientos de los pines en este artículo.

Factores clave para elegir el recubrimiento en un pin de conector

1. Durabilidad y ciclos de conexión:
   En aplicaciones de alto ciclo, el desgaste del conector puede comprometer la funcionalidad. El oro es preferido en estos casos, mientras que el estaño es suficiente para usos esporádicos.
2. Entorno de operación:
   Para ambientes con humedad, salinidad o contaminantes industriales, el oro es esencial para evitar la formación de óxidos y mantener la conductividad.
3. Costo y diseño:
   Las necesidades del sistema deben equilibrarse con el presupuesto disponible. El uso excesivo de oro puede inflar los costos sin añadir valor significativo en algunos casos.
4. Fuerza normal del contacto:
   Un diseño con mayor fuerza normal asegura que los conectores logren una conexión fiable incluso en condiciones adversas.

Conclusión

El oro es un componente esencial en la ingeniería de pines de conectores debido a su fiabilidad y resistencia. Sin embargo, su alto costo impulsa la búsqueda de alternativas y soluciones innovadoras como el recubrimiento selectivo y el uso de aleaciones. Al final, la selección adecuada del plating depende de los requisitos específicos del sistema: aplicaciones críticas demandan oro, mientras que opciones más económicas pueden ser viables en contextos menos exigentes.

El diseño de un conector eficiente requiere un balance cuidadoso entre rendimiento y costo. Consultar con expertos en el tema, como TC Componentes y nuestros partners, asegura que cada aplicación utilice los materiales más adecuados para maximizar la durabilidad y funcionalidad del producto. Puedes usar el formulario del pie o los datos de contacto que encontrarás aquí debajo.
