Cómo proteger tu electrónica con conectores estancos y soluciones IP68

En un mundo cada vez más interconectado y tecnológico, la electrónica se ha convertido en un componente esencial en prácticamente todos los sectores industriales. Sin embargo, uno de los mayores desafíos a los que se enfrentan los diseñadores e ingenieros es garantizar el correcto funcionamiento de los dispositivos electrónicos en entornos hostiles, especialmente en aquellos donde la humedad, el agua o incluso la inmersión son factores constantes. Desde aplicaciones submarinas hasta sistemas de riego automatizados, pasando por equipos médicos esterilizables, la necesidad de proteger los componentes electrónicos de la intrusión de líquidos es crítica para asegurar su durabilidad y fiabilidad. El uso de cajas y conectores estancos se vuelve indispensable.

En este artículo, exploramos los retos que plantean los entornos húmedos o sumergidos para la electrónica, la importancia de la estanqueidad y cómo soluciones como las cajas estancas, los conectores estancos y las guías de luz selladas pueden marcar la diferencia. Además, analizaremos cómo la protección IP (Ingress Protection) juega un papel fundamental en este contexto.

Los desafíos de la humedad y el agua en la electrónica

El agua y la humedad son enemigos naturales de los componentes electrónicos. La presencia de líquidos puede causar cortocircuitos, corrosión en las conexiones, fallos en los circuitos impresos y, en última instancia, la pérdida total de funcionalidad del dispositivo. En entornos sumergidos, estos problemas se agravan debido a la presión hidrostática, que puede forzar la entrada de agua en espacios aparentemente sellados.

Además, en aplicaciones como la acuicultura, la energía marina o la monitorización ambiental, los dispositivos electrónicos no solo deben resistir la inmersión, sino también mantener su rendimiento durante largos periodos de tiempo en condiciones extremas. Esto requiere un diseño cuidadoso y el uso de materiales y tecnologías específicas para garantizar la estanqueidad.

La protección IP: Un estándar clave para la estanqueidad

La protección IP (Ingress Protection) es un estándar internacional definido por la norma IEC 60529 que clasifica el grado de protección que ofrecen las envolventes de los equipos eléctricos y electrónicos frente a la intrusión de sólidos (como polvo) y líquidos (como agua). El código IP consta de dos dígitos: el primero indica el nivel de protección contra sólidos, y el segundo, contra líquidos.

Por ejemplo, un dispositivo con clasificación IP68 está completamente protegido contra el polvo (6) y puede soportar la inmersión continua en agua a profundidades superiores a 1 metro (8). Esta clasificación es especialmente relevante para aplicaciones en entornos húmedos o sumergidos, ya que garantiza que el dispositivo no sufrirá daños por la entrada de agua.

En el glosario de TC le dedicamos un artículo a la clasificación IP, donde puedes encontrar más detalle de la protección IP: ATEX, Rating IP, AWG, crimpado, … Una pequeña guías de Terminología Esencial en Electrónica y Conectores.

Estanqueidad en cajas y envolventes

Uno de los primeros pasos para proteger la electrónica en entornos húmedos es asegurar que la caja o envolvente que aloja los componentes sea completamente estanca. Las cajas con certificación IP68 están diseñadas para ofrecer una protección robusta contra la intrusión de agua y polvo. Estas cajas suelen estar fabricadas en materiales resistentes a la corrosión, como el policarbonato o el acero inoxidable, y cuentan con juntas tóricas y sistemas de cierre herméticos para garantizar un sellado perfecto.

Además, en aplicaciones donde la estética y la funcionalidad son importantes, como en dispositivos médicos o equipos de iluminación submarina, las cajas estancas pueden integrarse con guías de luz o ventanas transparentes para permitir la visualización de indicadores LED sin comprometer la estanqueidad.

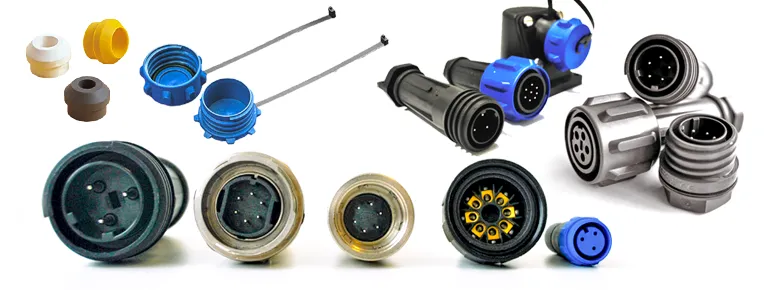

¿Qué son los conectores estancos y por qué son cruciales?

Los conectores son uno de los puntos más críticos en cualquier sistema electrónico expuesto a la humedad o al agua. Un conector mal sellado puede convertirse en la puerta de entrada para líquidos, comprometiendo todo el sistema. Por ello, es esencial utilizar conectores estancos, con la certificación IP adecuada, diseñados específicamente para resistir las salpicaduras, la inmersión y las condiciones más adversas.

Estos conectores suelen incorporar juntas tóricas, sellos de goma y mecanismos de bloqueo que aseguran una conexión hermética incluso bajo presión (existen conectores diseñados para entornos submarinos con una presión de hasta 6.000m de profundidad). Además, están disponibles en una amplia variedad de configuraciones, desde conectores circulares hasta rectangulares, lo que los hace adecuados para una gran diversidad de aplicaciones. Algunos, incluso, pueden mantener la estanqueidad cuando están sin conectar, ofreciendo múltiples posibilidades.

Guías de luz estancas: LEDs visibles y protegidos

En muchas aplicaciones, es necesario integrar indicadores luminosos, como LEDs, en dispositivos que deben operar en entornos húmedos o sumergidos. Sin embargo, los LEDs convencionales no están diseñados para resistir la exposición directa al agua. Aquí es donde las guías de luz estancas entran en juego.

Estas guías de luz están fabricadas en materiales ópticamente transparentes y resistentes al agua, como el acrílico o el policarbonato, y se sellan herméticamente para evitar la entrada de líquidos. Permiten transmitir la luz desde el LED, que se encuentra en una zona seca, hasta la superficie exterior del dispositivo, manteniendo la estanqueidad y garantizando una visibilidad óptima en condiciones adversas.

Aplicaciones prácticas de la electrónica estanca

La electrónica estanca es esencial en una amplia gama de aplicaciones, entre las que destacan:

1. Energía marina: Dispositivos de monitorización y control en plataformas petrolíferas, turbinas eólicas marinas o sistemas de energía undimotriz.
2. Gestión de agua: Sensores y sistemas de alimentación automatizados en piscifactorías o canalizaciones de agua potable.
3. Agricultura: Equipos de riego automatizados y sensores de humedad del suelo.
4. Dispositivos médicos: Equipos esterilizables y sistemas de monitorización en quirófanos.
5. Iluminación submarina: Luces LED para piscinas, acuarios o instalaciones deportivas.

Conclusión: Soluciones integrales para entornos húmedos

Proteger la electrónica en entornos húmedos o sumergidos no es solo una cuestión de durabilidad, sino también de seguridad y fiabilidad. La elección de componentes adecuados, como cajas IP68, conectores estancos o herméticos y guías de luz selladas, es fundamental para garantizar el correcto funcionamiento de los dispositivos en condiciones extremas.

En TC Componentes, contamos con una amplia gama de soluciones estancas de marcas líderes como Camdenboss, Bulgin, Amphenol y Bivar, diseñadas para satisfacer las necesidades más exigentes de nuestros clientes. Si está desarrollando un proyecto que requiere electrónica resistente al agua o la humedad, no dude en contactarnos. Nuestro equipo de expertos estará encantado de asesorarle y ofrecerle la solución más adecuada para su aplicación. Puedes usar el formulario del pie o los datos de contacto
