Conexión robusta para una agricultura eficiente

En la actualidad, la agricultura moderna se encuentra en un punto de inflexión gracias a la incorporación de tecnologías avanzadas que hacen posible una gestión más eficiente de los cultivos. Desde la agricultura de precisión y la sensorización hasta la automatización de maquinaria, el conexionado es una de las claves para optimizar recursos y maximizar el rendimiento. Elementos como sensores, sistemas de gestión y maquinaria deben trabajar de manera sincronizada, y esto solo es posible a través de conexiones fiables y robustas.

Un ejemplo paradigmático de esta integración tecnológica es el sistema ISOBUS, que asegura la compatibilidad y comunicación fluida entre diferentes equipos agrícolas. Isobus es el protocolo estándar que permite gestionar la comunicación entre tractores, software y equipos de los principales fabricantes, permitiendo el intercambio de datos e información con un lenguaje universal a través de una única consola de control en la cabina del tractor.

Sin embargo, garantizar que esta tecnología funcione correctamente en entornos agrícolas exige superar retos técnicos considerables. Condiciones adversas como temperaturas extremas, alta humedad, polvo y vibraciones constantes pueden comprometer la integridad de las conexiones, afectando negativamente la productividad y generando costos inesperados.

Los retos de la maquinaria agrícola

La maquinaria agrícola opera en uno de los entornos más exigentes para los sistemas eléctricos y electrónicos. La exposición a climas extremos, largas jornadas de trabajo y condiciones de terreno variables hace que los conectores y cableados sean componentes críticos en el diseño de estos equipos.

Hay muchos factores que pueden impactar los cables y conectores en maquinaria agrícola que trabaja por definición en la intemperie: el polvo, el barro y la suciedad que pueden provocar un mal funcionamiento son enemigos a tener en cuenta; la humedad de la lluvia o el rocío pueden penetrar en los componentes electrónicos provocando cortocircuitos; los agentes químicos como los fertilizantes, abonos y pesticidas pueden ser muy agresivos con cualquier material; el propio terreno o los animales pueden provocar golpes o tirones…Inviernos bajo cero, veranos abrasadores y polvorientos, otoños lluviosos… A la hora de diseñar el circuito eléctrico es fundamental tener estos elementos en cuenta.

Además, la creciente complejidad de las máquinas agrícolas plantea la necesidad de soluciones que no solo sean robustas, sino también fáciles de instalar y mantener. El tiempo de inactividad no programado puede traducirse en pérdidas significativas, especialmente durante períodos clave como la siembra o la cosecha.

Innovaciones en soluciones de conexionado agrícola

Para hacer frente a estos desafíos, los grandes fabricantes de conectores y cableados han desarrollado tecnologías específicas que responden a las necesidades del sector agrícola, integrando resistencia, versatilidad y simplicidad en sus productos.

Resistencia al agua y polvo

Como hemos indicado, uno de los problemas más habituales en los conectores y cableados en entorno agrícola es la presencia de polvo y humedad y la corrosión que conllevan. Existen versiones resistentes al agua (con grados IP67, IP68 e, incluso, IP69K) de muchos tipos de conectores, tanto de datos como de potencia, circulares, D-Sub, USB, HDMI… que permiten mejorar la fiabilidad y robustez del equipamiento.

Por ejemplo, el uso de conectores con grado IP69K permite la limpieza a presión sin peligro de entrada de agua. Por su elevado precio, estos conectores son especialmente adecuados para aquellas partes más expuestas al barro y al polvo, que deberán de ser limpiadas. Si únicamente necesitamos resistencia a la intemperie o a algún charco, con un conector IP68 o, incluso, IP67 puede bastar.

En casos de transmisión de datos de alta velocidad existen soluciones que son totalmente ajenas a la corrosión, basadas en fibra óptica. Para el sector agrícola, una opción muy interesante son los conectores de fibra de haz expandido, fáciles de montar y menos sensibles que la fibra clásica.

Resistencia mecánica

Otra gama de problemas muy habitual en entornos agrícolas son los mecánicos: vibraciones, golpes, enganchones, tirones…

Si bien contra golpes y enganchones podemos poner protecciones mecánicas y sujeciones de alta resistencia como las proporcionadas por Panduit, la vibración presenta un problema mayor, tanto en los conectores aéreos como en los conectores de PCB. Las vibraciones en los conectores pueden llevar a problemas de desgaste mecánico del contacto, pérdida de calidad del crimpado o soldado entre el contacto y el cable, lo cual se traduce en una pérdida de fiabilidad y, en el peor de los casos, mal funcionamiento de la máquina.

Para lidiar con los problemas ligados a la vibración, existen varios tipos de soluciones, según el tipo de conector.

En los conectores de placa hay que estudiar muy bien el tipo de conector en la fase de diseño: se pueden usar conectores con múltiples contactos, conectores flotantes (con una cierta tolerancia a vibraciones en algunos ejes), conectores pin-pogo (con alta resistencia a la vibración) o conectores con una capa externa de alta resistencia.

Sin embargo, dados los problemas de espacio que suele haber en las PCBs, hay que hacer un análisis lo antes posible.

Desafortunadamente, nos hemos encontrado algún caso de un cliente con problemas de vibración con el conector ya definido y donde lo único que hemos podido hacer es tratar de minimizar la vibración para alargar la vida útil del conector, sabiendo que el problema va a estar allí latente.

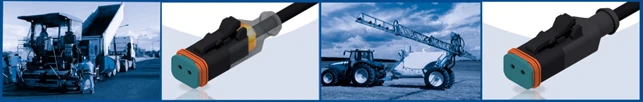

1. En los conectores aéreos, una muy buena opción es el sobremoldeado. Sobremoldear los conectores y el cableado permite dotarlos de resistencia a temperaturas extremas, polvo, agua y vibraciones constantes. Muchos de estos conectores permiten personalizar ramales y terminaciones, adaptándose a la estructura única de cada máquina o cuentan codificación por colores a modo de pokayokes para simplificar las tareas de instalación y mantenimiento, ayudando a identificar rápidamente las conexiones y reducir los tiempos de reparación.

Existen versiones sobremoldeadas de muchos conectores muy populares en el mercado: SuperSeal, Deutsch, M8 y M12, Isobus… que permiten diseños rápidos y robustos y vienen con protección IP67 o, incluso, IP69K si es necesario.

Estos conectores se pueden usar en controles hidráulicos, sensores, iluminación, control de aperos, cámaras, bombas

2. Otra opción en conectores aéreos son los conectores llamados MIL-derivados, es decir, derivados de tecnología militar aunque sin las homologaciones (ni el coste) de los conectores militares. Son conectores circulares muy robustos, con múltiples configuraciones de pines, certificación UL… y, en algunos casos, resistentes a fugas de gas.

3. Para cableados de difícil sustitución o reparación, una opción radical pueden ser los conectores pin-pogo magnéticos. Estos conectores con un muelle interno son resistentes a la vibración y, en caso de un enganchón, pueden desconectarse fácilmente sin romperse. Aunque la desconexión accidental parece indeseable, en algunas ocasiones, es preferible a una rotura del conector.

4. Finalmente, para ciertas aplicaciones, puede ser muy interesante un conector personalizado. Ésta no tiene por qué ser una opción exorbitantemente cara (depende mucho del grado de personalización), al contrario: puede ser el mejor compromiso entre el precio y la funcionalidad y, a menudo, permite integrar más que un conector.

Optimización y eficiencia con TC Componentes

El conexionado no es solo un componente más en el diseño de maquinaria agrícola; es la base sobre la que se construye la eficiencia y la fiabilidad en el campo. Sin una buena conexión, los mejores y más robustos sistemas pueden fracasar. Elegir los conectores y sistemas adecuados puede marcar la diferencia entre una operación fluida y costosos problemas técnicos. En TC Componentes trabajamos junto a líderes como CONEC, Amphenol, EDAC, Bulgin o Panduit con los que llevamos años ofreciendo soluciones diseñadas específicamente para el entorno agrícola, desde aperos, tractores eléctricos, sistemas de riego, monitoreo de ganado….

Si estás buscando un nuevo diseño, una mayor robustez o explorar tecnologías que lleven tus diseños al siguiente nivel, contáctanos en el formulario del pie, en info@tc-componentes.es o en el 93 590 28 30. Nuestro equipo de expertos está listo para asesorarte y ayudarte a encontrar la solución perfecta para tus proyectos.
